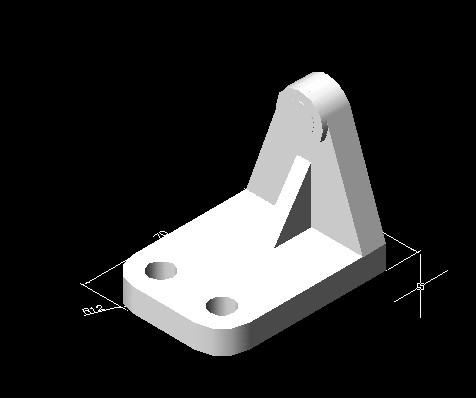

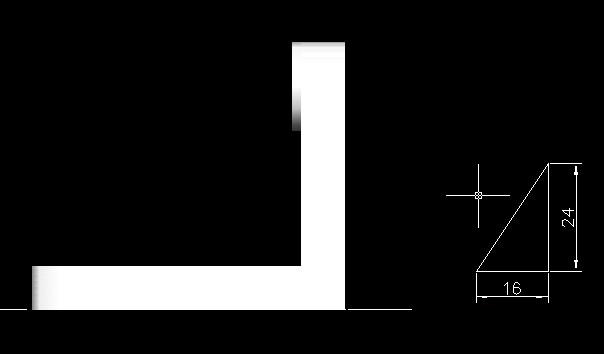

第六步：用M移动命，将实体组合好，如图：  第七步：点击视图菜单---主视图，绘出平面图形，如图：  第八步：将三角形面域，并拉伸厚度为6mm 如图：  第九步：转到西南等轴测模式，用M移动工具，组合好实体，如图：  第十步：用UNI 并集将多个实体组成一个实体，组成是，R6的小圆不要组在里面，其它的先组成一个实体，然后用SU差集，进行挖空。如图：  |
|
|
|
|
