| 简单教你绘制三维实体机械零件图 |
|

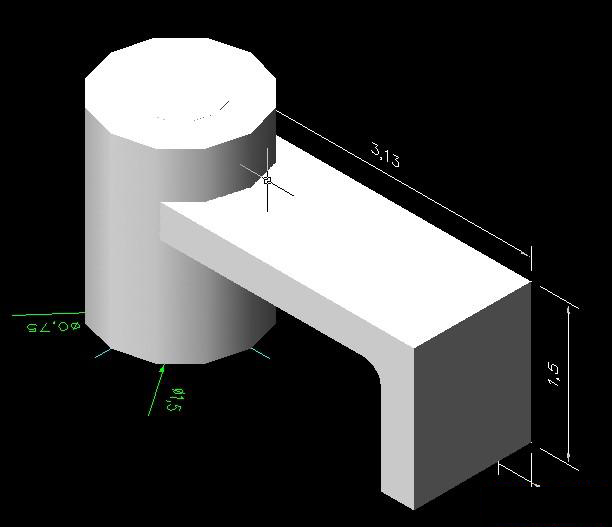

第八步：再用M移动工具，把T形实体向下移动，0.5mm距离，（如图8）

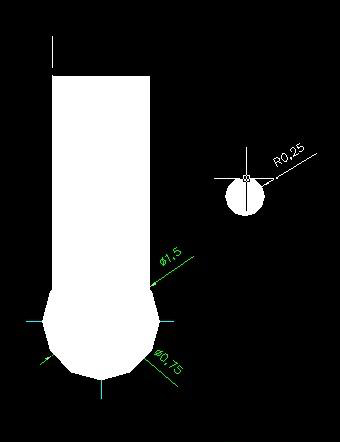

第九步：点击视图菜单----府视图，绘一个R0.25m的圆，进行面域（如图9）
第十步：用EXT命令，对R0.25的小圆进行拉伸高度为0.35mm，进入东北等轴测视图，并用M移进组合，（如图10）

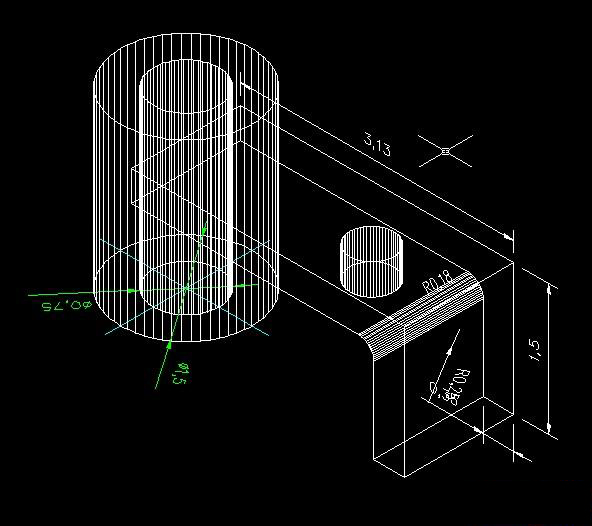

第十一步：点击视视菜单---着色---三维线框模式,进行对R0.25的小圆调整位置，（如图11）
|
|
|
|
|
