| CAD三维实体机械零件绘制教程大全 |
|
第四步：用EXT命令，进行实体拉伸，高度为10mm ，然后点视频菜单---三维视图----东北等轴测视图 （如图4）

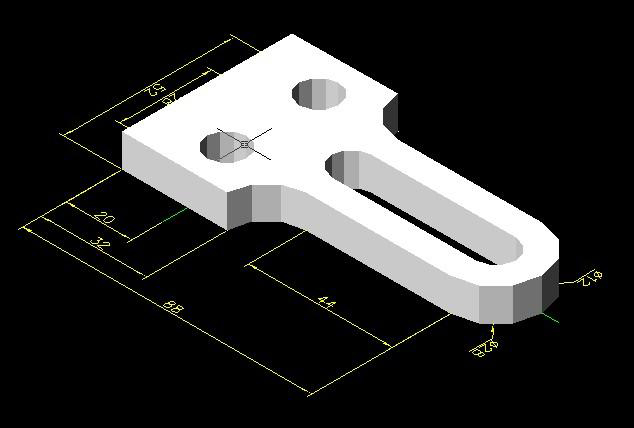

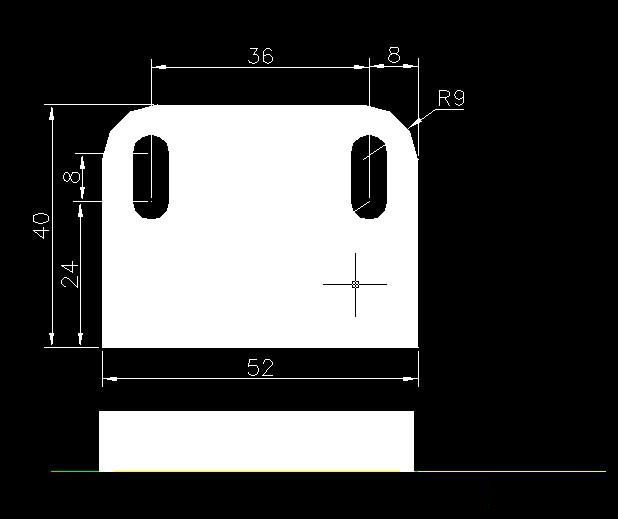

第五步：点击视图菜单----三维视图中的主视图，在主视图里绘制以下平面图（如图5）

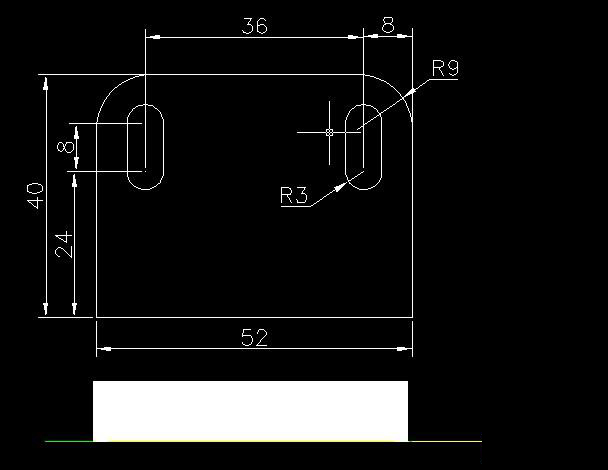

第六步：将绘好的平面图，进行面域，然后用SU差集命进行差集运算（如图6）
|
|
|
|
|
