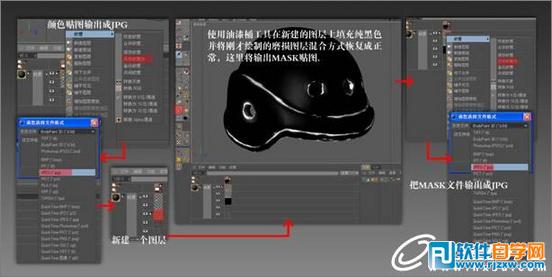

再绘制MASK贴图输出（见下图过程），这样做在将来MAX材质编辑中要使用，可以用来调整成类似金属表面磨损后不同光泽反射区域的效果，如枪支 等 全部使用这样的绘制方式。这里就不一一说明了。



图27

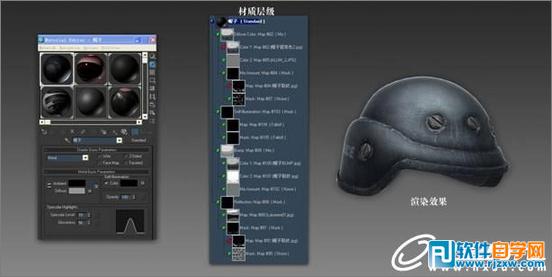

　　进入到MAX在材质编辑器中全部使用的是MAX的基本材质类型，如上图所见，使用金属材质类型，在固有色通道 高光通道 凹凸通道 反射通道中施加了贴图。在固有色通道及反射通道中使用了MIX（混合）贴图，之前在BP里绘制的MASK贴图作为蒙版贴图来配合MIX混合贴图。



图28

　　见下图是作品中全部用到的贴图。



图29

5、蒙皮

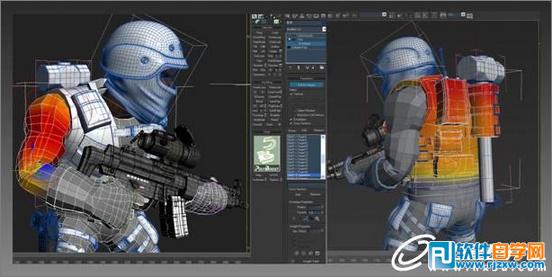

　　这个角色使用的是CS骨骼，在匹配骨骼完成后，为模型施加SKIN蒙皮修改器，因为这个模型有很多分开的物体，所以之前先将它们整合一下，将来哪里该蒙皮，哪里该LINK，事先先有个思路，这个模型中，身体手套鞋子为一个整合物体，马甲和马甲上的物体为一个整合物体，腿上的皮带和包合并成一个物体，头和头套头盔面具 大锤都是LINK到身体上的。蒙皮没有什么具体技巧，就是调完封套再刷刷刷，由于这个只是想先出个静止的图像，所以在SKIN的很多细节没有仔细处理，最后把模型的POSE摆好以后再稍微使用EDIT POLY处理一下基本就完成了。



图30

6、灯光渲染

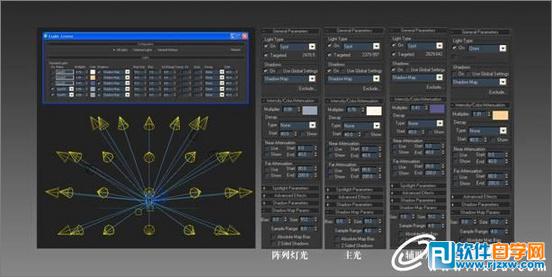

　　灯光方面在使用了3点照明后，为了模拟全局照明，我使用了灯光阵列。具体参数见下图。



图31

　　测试图：



图32

　　完成效果：



图33

　　这个教程主要讲的是一个流程，很多细节方面不是很具体，希望大家理解，如有不对的，还望大家见谅，如果有什么疑问可以与本人联系。

　　本人正处于摸索阶段，很多的方面还是不很科学成熟，但是我们只要保持激情，就能转化动力，举一反三，开阔思路，制作出更好的作品，大家一起努力，谢谢！
