2-4.三个视图的包装——俯视图

很简单就是把平视图的“青年”和“蓝黑墨水”复制上来，写上“686”按 （ctrl+Q)并调整好大小和位置。



ok,三个视图的包装都完成了，检查无误后，将三个视图分别群组。因为以下有两种透视变形，方便起见，保存文件，文件名就叫“三视图”吧。好，文件保存完毕，休息一下，准备进入视觉变形了。

3-1 两个面的透视效果

打开“三视图”文件，另存为“两面透视”，这样可以避免三个平面视图丢失，因为下一节的三面透视还需用到这三个平面视图的。

这里是利用侧视图和平视图进行透视变形，俯视图可以拿开一边不理。变形之前请确保侧视图和平视图几经分别群组了。

1.拼贴对齐侧视图和平视图。可以放大图像后用“选取工具”拖放移动。放大图像可以用工具箱的“放大工具”，但小虾级以上人马都是用快捷键的

F2键——放大光标，可以点选放大，也可以圈选部分放大。

F3键——缩小。

F4键——观看全部物件。

F9键——全屏观看。

用好快捷键必定事半功倍，我们都要好好练习，尽快熟悉哦。

2.x轴向的辅助线。拖动标尺的交汇处，使y轴标尺的零位与两个视图的顶端对齐，在x轴标尺拖出辅助线，点选辅助线在“y:”项填上“-6”，这样辅助线与视图顶端的距离就是6了。

　

同样，把y轴标尺的零位与视图的底端对齐，在x轴标尺拖出第二条辅助线，点选辅助线在“y:”项填上“6”。

3.y轴向的辅助线。在y轴标尺中拖出两条辅助线，分别紧贴于视图左右两端。辅助线完成，现在有4个辅助线的交点，可以进行变形了。


4.点选侧视图，选择菜单“效果——〉新增透视点”，侧视图出现红色的点格和四个黑色的端点，拖动左边上下两个端点使之与辅助线的交点重合。

　

点选平视图，重复侧视图的变形步骤（这次是拖动右边的两个端点）。

5.点选侧视图，利用左边中间的端点，收窄视图约1/3 到 1/2 左右。

（平视图也适当地收窄一点点）。

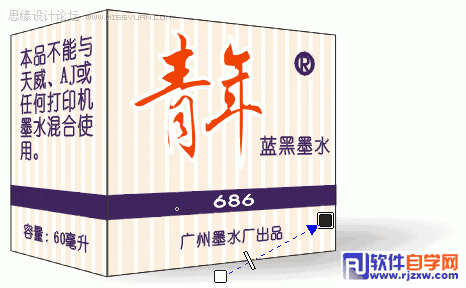

6.使用“互交阴影工具”在平视图的底端拖出阴影，透视变形完成。



保存文件“两面透视”。ok，下一节我们准备用三个面变形，请留意哦

3-2.三个面的透视变形

1.打开“三视图”的文件，将其另存为“三面透视”。

2.保证三个视图已经分别群组，将三个视图紧密拼贴在一起。



3.拖动标尺的交汇处至平视图的左上角，使x轴标尺与平视图的左边对齐，y轴标尺的零位与平视图的顶端对齐。



4.透视基准点。在x轴标尺拖出辅助线，在“y:”项填上100。在y轴标尺拖出辅助线，在“x:”项填上-60。辅助线的交点我们称之为“透视基准点”。



5.透视射线。点选“透视基准点”y轴辅助线，使其出现旋转光标（点选一次没有，就再点选多一次），将旋转光标的中心点拖至“透视基准点”。
6.拖动复制旋转光标的移动点（拖动时候多按一下鼠标的右键），拖出四条放射型的辅助线，并使辅助线与平视图的四个角相交。



7.俯视图变形。在x轴标尺拖出辅助线，在“y:”项填上10。点选俯视图，在菜单选择“效果——〉新增透视点”，拖动俯视图顶端的两个端点至适当的辅助线交点上。



8.在y轴标尺拖出辅助线，与俯视图左上端相切。点选侧视图在菜单选择“效果——〉新增透视点”，拖动侧视图左边上下两个端点至适当的辅助线交点上。

9.使用“互交阴影工具”在俯视图的中央拖出阴影，透视变形完成。



10.保存文件“三面透视”。ok，透视变形基本完成了，剩下的工作就简单了

4-1.组合效果图

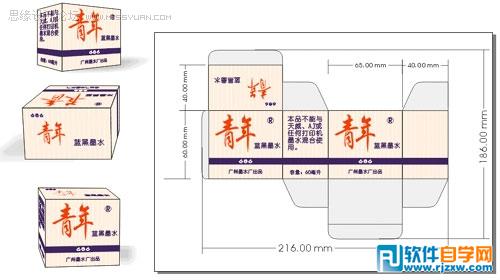

1. 把 “三视图”； “三面透视”； “两面透视” 三个文件调出来复制到一个新的文件上，当然，你也可以多变几个透视效果出来复制上去。

2. 将三视图如下图复制拼贴好，并标上尺寸。



3.保存文件为“效果图”。列印出来交给老板，叫他给设计佣金，拿到佣金后，不用我教你吧...,当然是如数交给老婆啦。（她就站在我身边，逼着我写上去的...)

通过上面几章的操作，我们应该对透视变形有一定的了解。立方体的物品都能使用以上方法，如包装袋，书本...等等。
