选择门的面，用同样的方法挤出门套的深度，在此设为120mm，把基础过程中产生的多余的线盒点移除，到此门和门套就做好了，很简单。(图20)

图20

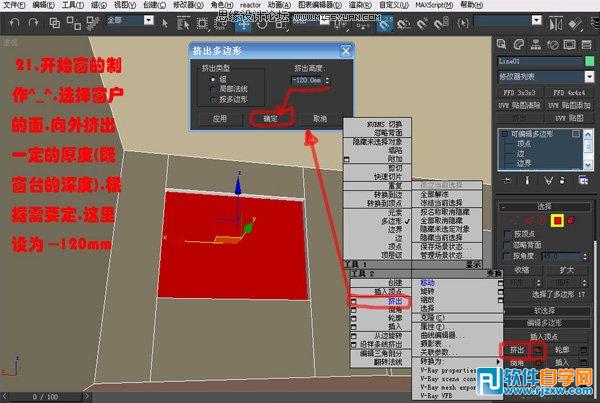

开始窗的制作，选择窗户的面，向外挤出一定的厚度(即窗台的深度)，根据需要定，这里设为120mm。(图21)

图21

接着用插入命令插入一个多边形，插入量既是窗框的厚度，这里设为25mm。(图22)

图22

选择两边的边线连接工具连接出一条边。(图23)

图23

将连接出来的线移动到合适的高度，可以用下面绝对左边的Z值来控制，接着用个切角命令将其双线。分个横格先。(图24)

图24

用同样的方法连接一些线，分出窗户的竖格，这样窗户的大型就出来了。(图25)

图25

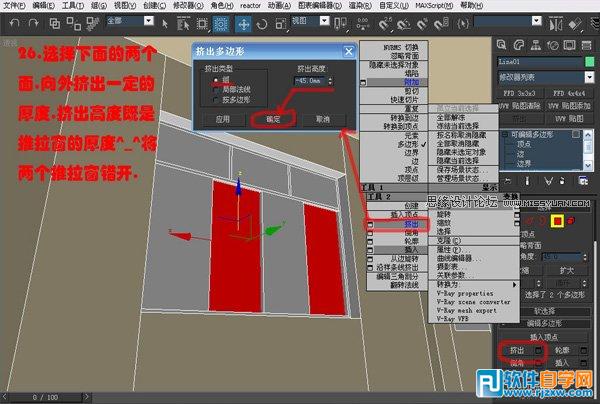

选择下面的两个面，向外挤出一定的厚度，挤出高度既是拉出窗的厚度，将两个推拉窗错开。(图26)

图26

同时选择下面的四个面用下插入命令插入一个多边形。使塑钢(或铝合金)和玻璃分开，参数根据需要设定。(图27)

图27

紧接着用一个倒角命令做出一个窗框边缘的形状，参数根据需要设定。(图28)

图28

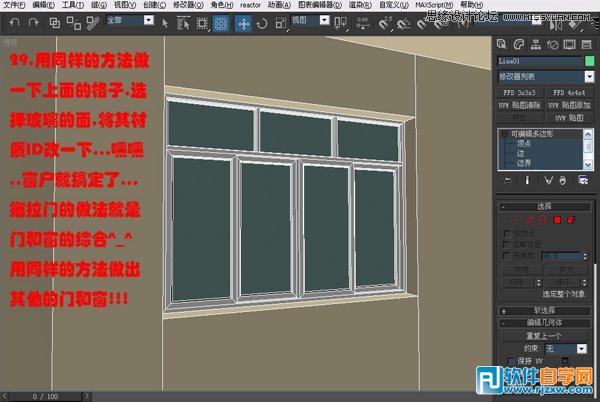

用同样的方法做一下上面的格子，选择玻璃的面，将其材质ID改一下，窗户就完成了。拖拉门的做法就是门和窗的综合。(图29)

图29

用同样的方法创建出所有的门和窗，移除多余的线和点，差不多就完啦，下面再说下踢脚线的做法。(图30)

图30

将需要做踢脚线的所有墙面选中，然后换到前视图、后视图、左视图或者右视图。(图31)

图31

然后打开删格捕捉，在踢脚线的位置捕捉一个格子用快速切片水平切一条线出来，将墙面上下分成两部分。(图32)

图32

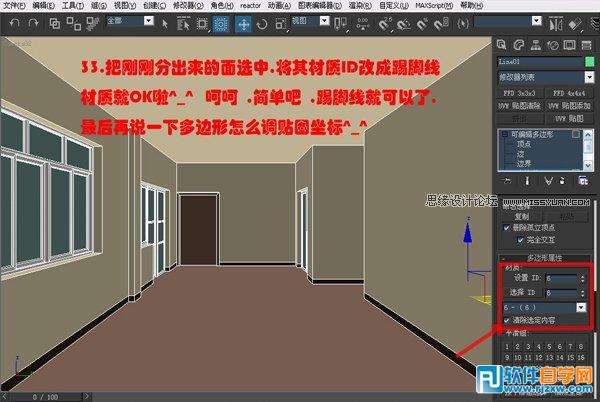

把刚刚分出来的面选中，将其材质ID改成踢脚线材质就OK拉。踢脚线就可以了，最后再说一下多边形怎么调贴图坐标。(图33)

图33

多维子材质的每一个子材质又是一个标准材质。贴图就不细说了，把需要贴图的都贴上，然后一个个来调贴图坐标。(图34)

图34

还是一样，选中门的面，统一指定一个贴图坐标，调好其参数，同一个方向的面可以同时选中统一指定一个贴图左边...也可以一个一个的面选中分开指定，但必须注意的是：每调好一次贴图坐标做药转换一次多边形，就相当于调好了确定一下。(图35)

图35

好累，大功告成。建议背景墙和吊顶等分开来建立啊，方便以后好修改，因为多边形修改起来比较麻烦，这种方法一开始的时候可能会觉得比较麻烦，但是熟悉以后我认为这是最方便快捷的建模方法了^_^。(图36)

图36
