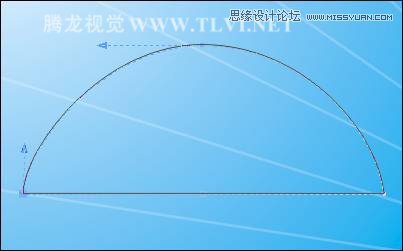

(12)按下键将半圆图形转换为曲线对象，然后使用“形状”工具，对曲线的形状进行调整，如图12-14所示。

图12-14 调整半圆形状

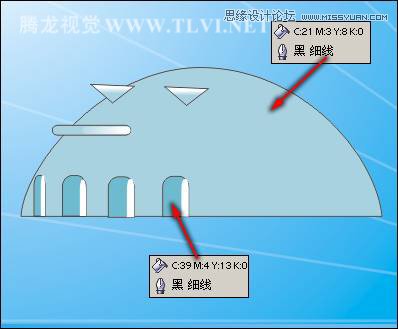

(13)将曲线图形填充为淡蓝色，然后参照前面绘制图形的方法，在图形上制作出其他图形效果，并为部分图形填充渐变色，完成房子图形的绘制，如图12-15所示。

图12-15 制作房子图形

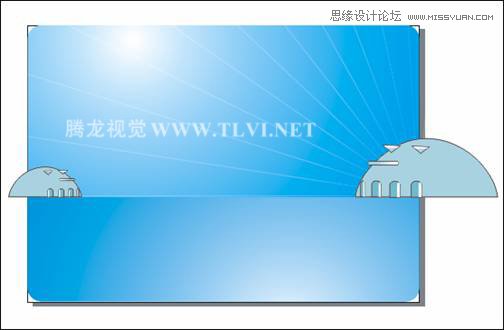

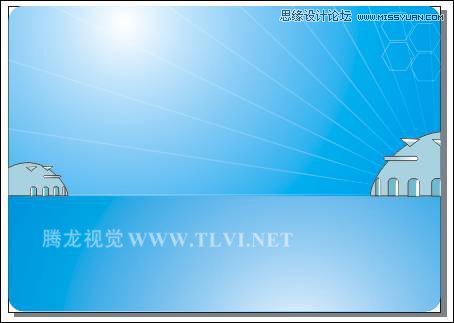

(14)使用“选择”工具，框选制作的房子图形，按下键将其群组，调整其位置至页面的右侧，接着将其再制，单击属性栏中的“镜像”按钮，将其水平镜像，并调整图形的大小和位置，如图12-16所示。

图12-16 再制并调整图形

(15)选择工具箱中的“多边形”工具，在属性栏中将“星形及复杂星形的多边形点或边数”选项参数设置为6，按下键的同时在页面中绘制六边形，接着设置其轮廓色和轮廓宽度，并调整六边形的角度，如图12-17所示。

图12-17 绘制多边形

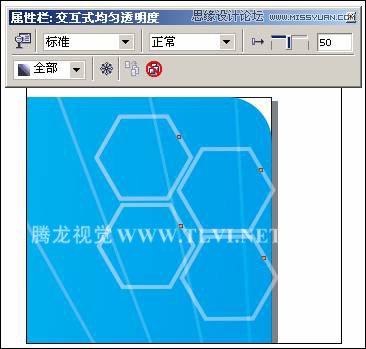

(16)调整六边形的大小和位置，接着将其再制三个，分别调整再制图形的位置。完毕后将四个六边形群组，然后使用“交互式透明”工具，参照图12-18所示为图形添加透明效果。

图12-18 调整图形并添加透明效果

(17)使用“选择”工具，将页面中除背景图形外的其他图形选中，执行“效果”→“精确剪裁”→“放置在容器中”命令，当鼠标出现黑色箭头时单击背景图形，将选中的图形放置到背景图形中，如图12-19所示。

提示：执行完“放置在容器中”命令之后，还需要在图形上右击鼠标，从弹出的菜单中执行“编辑内容”命令，按下键全选图形，将图形调整到原来位置，完毕后在选中的图形上右击，从弹出的菜单中执行“完成编辑这一级”命令，完成对图形的编辑。

图12-19 精确剪裁图形

2. 制作电脑图形

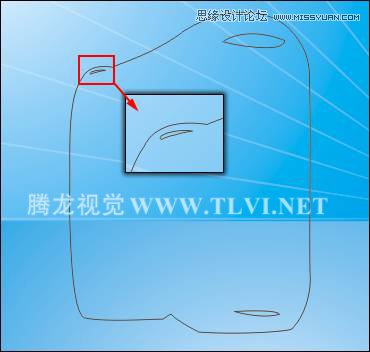

(1)执行“工具”→“对象管理器”命令，打开“对象管理器”泊坞窗，单击泊坞窗底部的“新建图层”按钮，新建“图层 2”。使“贝塞尔”工具，在页面中绘制出电脑机箱的轮廓路径，如图12-20所示。

(2)读者也可以执行“文件”→“导入”命令，导入本书附带光盘Chapter-12“电脑轮廓图形.cdr”文件，调整其位置即可。

图12-20 绘制曲线图形

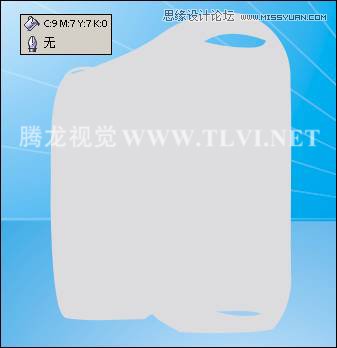

(3)使用“选择”工具，将绘制的几个曲线图形同时选中，然后单击属性栏中的“结合”按钮，对图形进行结合，接着将其填充为灰色，轮廓色设置为无，如图12-21所示。

图12-21 结合图形并填充颜色

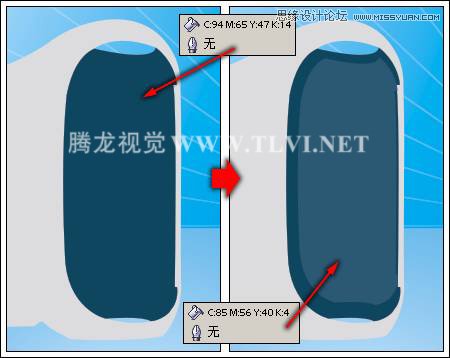

(4)接下来参照图12-22所示，绘制出机箱的正面图形，然后将其再制，并调整再制图形的大小、位置和颜色。

图12-22 绘制机箱正面图形

(5)选择工具箱中的“交互式调和”工具，在两个图形之间添加调和效果，如图12-23所示。

图12-23 添加调和效果

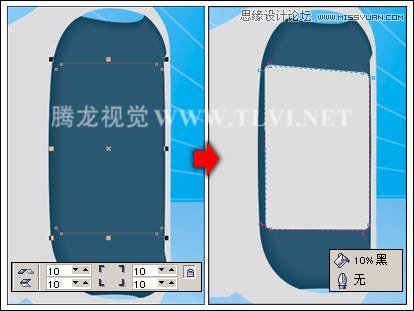

(6)使用“矩形”工具，在机箱的正面绘制一个圆角矩形，然后将矩形转换为曲线，使用“形状”工具，对部分节点的位置进行调整，如图12-24所示。

图12-24 绘制圆角矩形

(7)将灰色图形原位置再制，然后对再制图形的大小和位置进行调整，接着将其填充色设置为无，并对轮廓色和轮廓宽度进行调整，如图12-25所示

图12-25 再制并调整图形

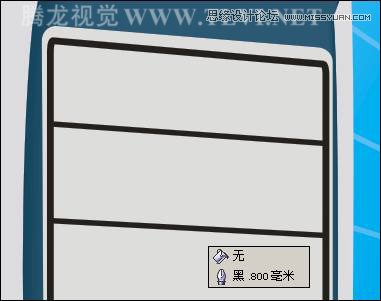

(8)使用“贝塞尔”工具在机箱正面图形上绘制两条直线，并设置其轮廓宽度，如图12-26所示。

图12-26 绘制直线

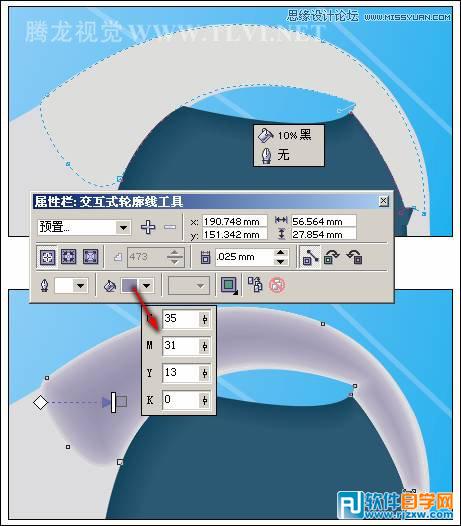

(9)接下来在机箱的上端绘制曲线图形，然后使用“交互式轮廓图”工具，为图形添加轮廓图效果，如图12-27所示。

图12-27 绘制图形并添加轮廓图效果
