认识3D界面: |

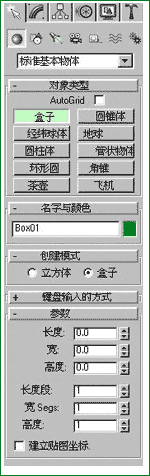

这就是工具栏的简介,当然,在这里是不可能一一详细地说解的,我们要联合实际制作,才会事到半功成。 ![]() ![]() 命令面板图
大家看上面那二张图,它就是3DSMAX的命令面板图了,右边这张是中文翻译。先来简单说明一下命令面板是什么东东。 命令面板 作为3DS MAX的核心部分,命令面板包括了场景中建模和编辑物体的常用工具及命令。命令面板上共有六个图标按钮,就是最上层那六个,看到了吗?哎,不知道,我再给图给你们。 在这六个图标中,第一个是Create(创建),用于创建基本的物体,当你打开时,下面就会出现一排共七个子图标,最上面的那张图就是已经打开的了,大家可以看下。 第二个是Modify(修改),就是好象水管那个图标。它是用于修改和编辑被选择的物体。 第三个是Hierarchy(层级),用来控制有关物体的层次连接。 第四个是Motion(运动),好象车轮那个图标,它是用来控制动画的变换,比如位移、缩放、轨迹等运动的状态。 第五个是Display(显示),作用于控制并影响物体在视图中的显示状态,比如隐藏物体或恢复被隐藏的物体。它在我们画太多物体的时候而将一些物体隐藏起来,对工作很好用。 第六个是Utilitiew(嵌入程序)它包含常规实用程序和插入实用程序,也包括了动力计算等方面的程序。 Standard Primitives(标准基本物体)建模例子
首先,我们先练习一下最基本的例子。先打开3DS MAX ,来到它的总界面,我们来学下Standard Primitives(标准基本物体)的建模。点一下Create(创建)图标,再点一下下面第一个好象球的那个图标,就来到了Standard Primitives(标准基本物体),共有十个基本物体,看最上面的命令面板图,包括建模有BOX(盒子)、Cone(圆锥体)等十个。我们先来画个立方形。用鼠标点下BOX(盒子),下面就出现了它的卷展栏,以左图。 大家画出了立方体了吗?有没有注意到--参数--下面除了长度:宽:高度:以外还有长度段、宽Secs(段):高度:,它们的意思是立方体一面分为几段。在平滑+高光的显示模式下是看不到段数的,要看到段数,就必需改到Wireframe模式,我教你们,首先用鼠标放在透视图的左上角上那三个(透视图)字上,再点击右键,就会弹出一个菜单,选Wireframe(网格)模式,就可以看到如图2的四方体,我们就改下它的长度段等其它参数为2,或者是其它的数,就可以看到立方体的段数了。别的,你们还要自已试下其它的显示方式,如图3。要学会自已多试下。
|
