5、全部选中，取消全部群组，选中下面半圆并删除，得到上面半圆的刻度。选中底端右侧的一条刻度并删除。选中底端左侧刻度，用【变换 】工具组下【大小 】工具，勾选【不按比例 】，锁定左端，将刻度线段长度改为80mm。用此方法，将半圆中间的刻度线段长度改为40mm。全部选中，按Ctrl+G【群组】。

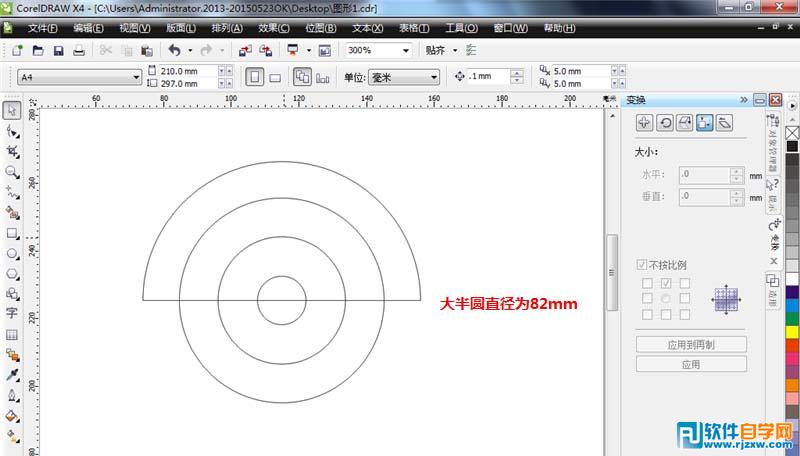

6、用【椭圆形 】工具，按住Ctrl键，画一个直径为82mm的正圆，将其改成0度到180度的半圆。复制一个半圆，将其改为正圆，按住Shift键，沿中心缩放，再复制2个正圆，依次沿中心缩放。

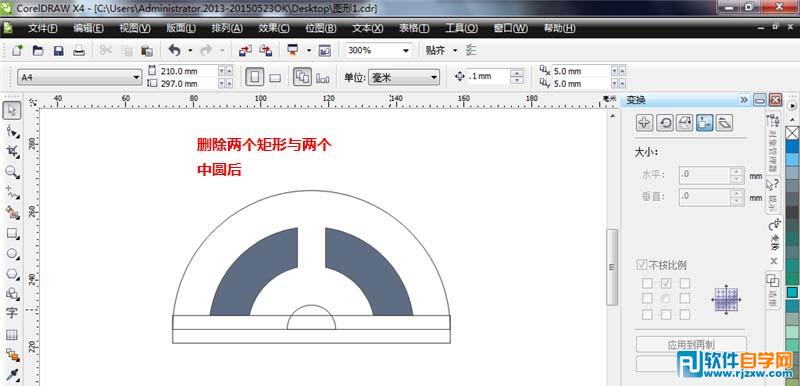

7、沿半圆直径画一个长为82mm，宽大致为8mm的矩形，复制一个矩形，向上移动至矩形中心与圆心重合。再复制一个矩形，旋转90度。用【智能填充 】工具填充如图弧形框。删除如图两个矩形和两个中圆，将小圆改成0度到180度的半圆。选中余下的矩形，再按住Shift键选中大的半圆，点击【焊接 】，选中所得图形，点击【结合】(Ctrl+L）。
