cad中扫掠怎么用
时间:2023-07-25 14:35:04  作者:彭老师

下面给大家介绍的是cad中扫掠怎么用,喜欢的朋友可以一起来关注软件自学网学习更多的CAD三维制图教程

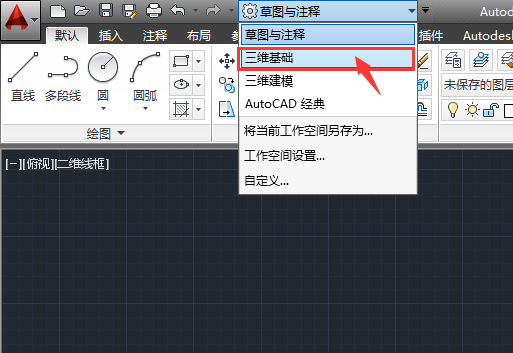

第1步、打开CAD2014软件,点击三维基础。进入3D模式。

cad中扫掠怎么用第1步

第2步、点击俯视--右视--西南等轴测。

cad中扫掠怎么用第2步

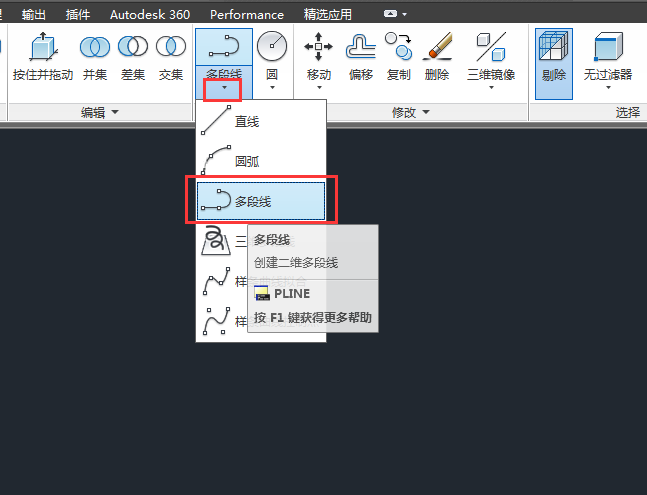

第3步、点击多段线工具,绘制多段线。

cad中扫掠怎么用第3步

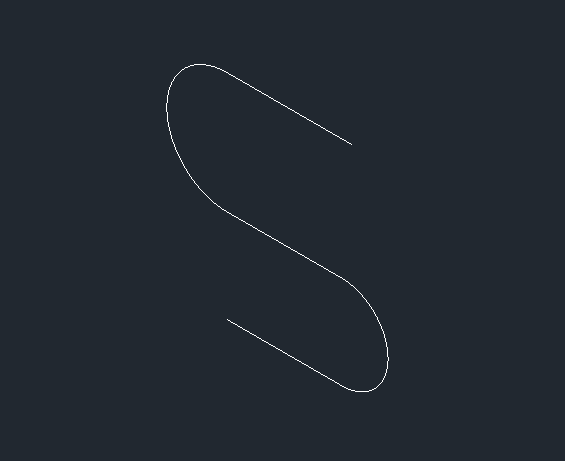

第4步、绘制出来一个多段线出来。效果如下:

cad中扫掠怎么用第4步

第5步、点击圆形工具。

cad中扫掠怎么用第5步

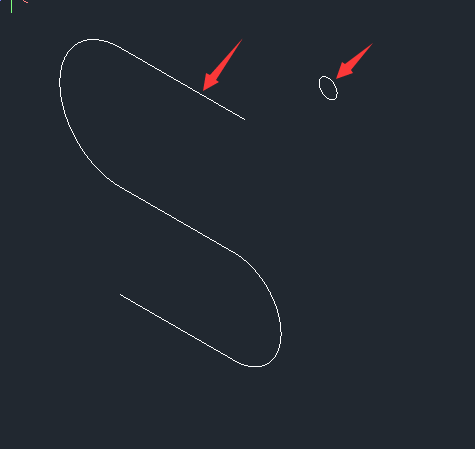

第6步、绘制一个小圆出来。

cad中扫掠怎么用第6步

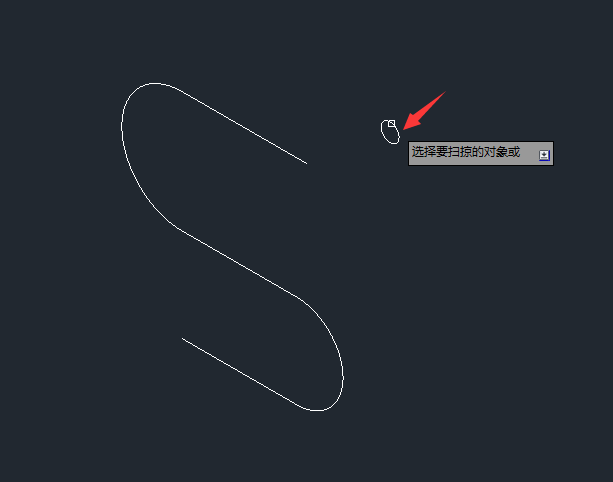

第7步、点击扫掠工具,选择要扫掠的对象,就是小圆。空格。

cad中扫掠怎么用第7步

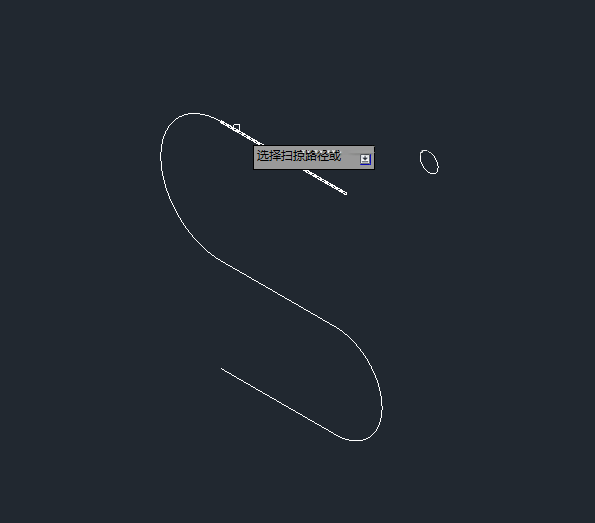

第8步、选择扫掠路径。就是多段线。

cad中扫掠怎么用第8步

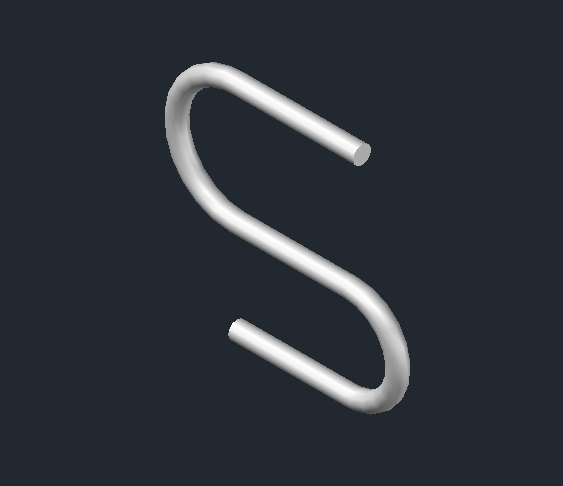

第9步、然后实例就扫掠出来了。

cad中扫掠怎么用第9步
