cad怎么实现连续偏移
时间:2023-08-03 10:48:52  作者:彭老师

下面给大家介绍的是cad怎么实现连续偏移的方法与步骤。

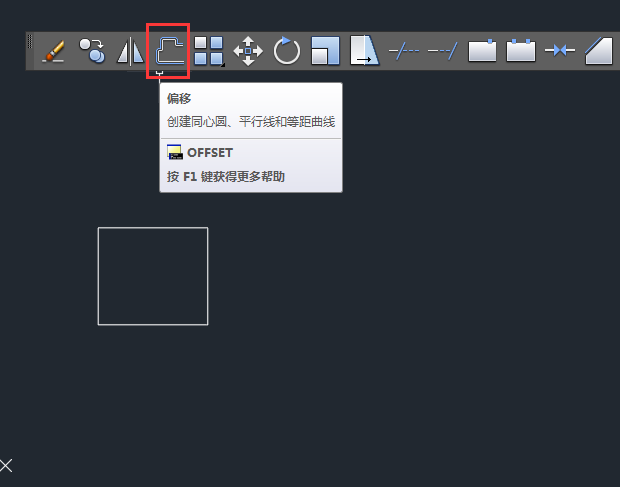

1、打开CAD2018软件,找开CAD修改工具,点击偏移工具。效果如下:

cad怎么实现连续偏移第1步

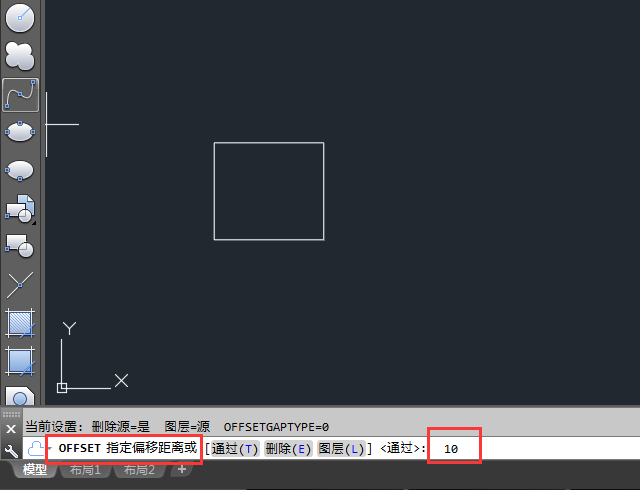

2、OFFSET指定偏移距离。输入10空格。

cad怎么实现连续偏移第2步

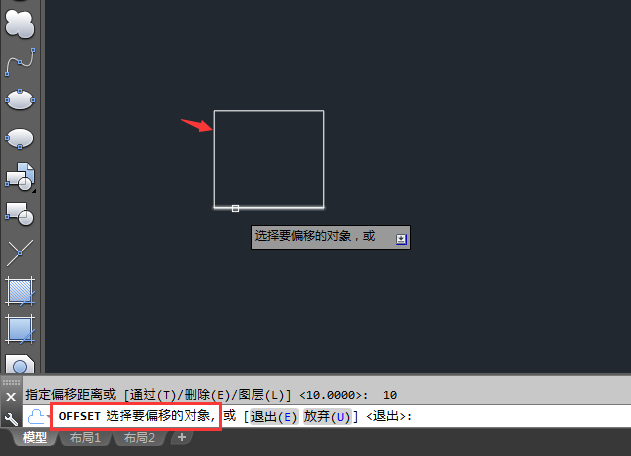

3、OFFSET选择要偏移的对象,选中矩形对象,效果如下:

cad怎么实现连续偏移第3步

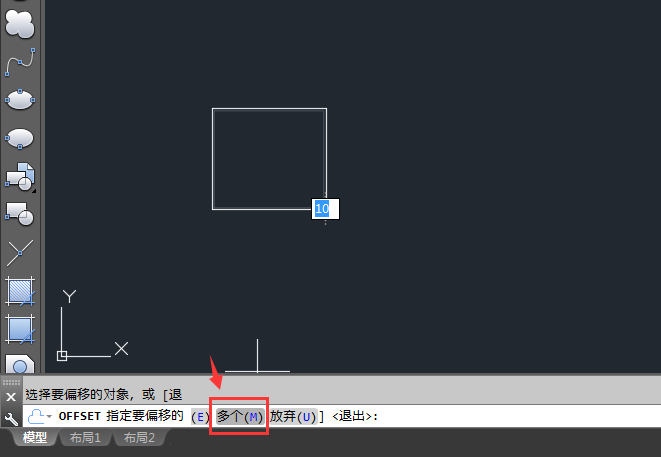

4、然后点击多个(M)或是输入M空格。

cad怎么实现连续偏移第4步

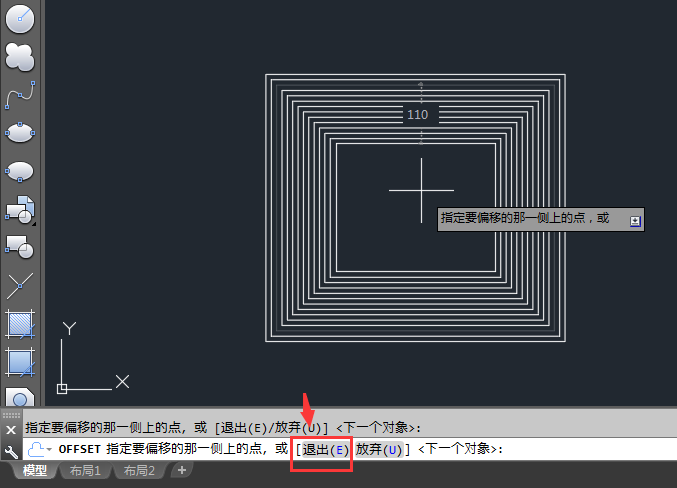

5、然后就可以连续偏移了,如果你不想偏多了,就点击退出(E)或是按ESC键。

cad怎么实现连续偏移第5步

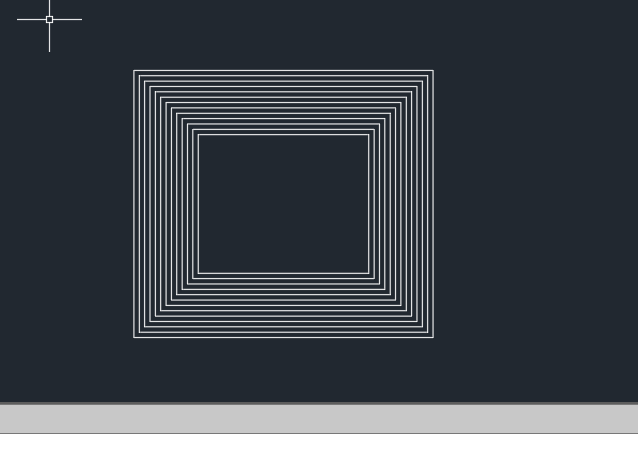

6、效果如下:

cad怎么实现连续偏移第6步
