CAD怎么把标注比例变大
时间:2023-08-06 13:49:44  作者:彭老师

在CAD中怎么让标注出来的尺寸数比实际大一倍呢,下面给大家介绍的是CAD怎么把标注比例变大的方法,具体操作步骤如下:

CAD怎么把标注比例变大的方法:

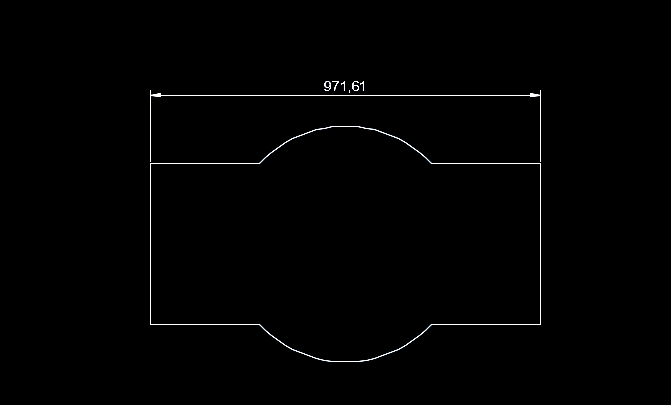

1、绘制好一个图形后,进行标注出来。

CAD怎么把标注比例变大第1步

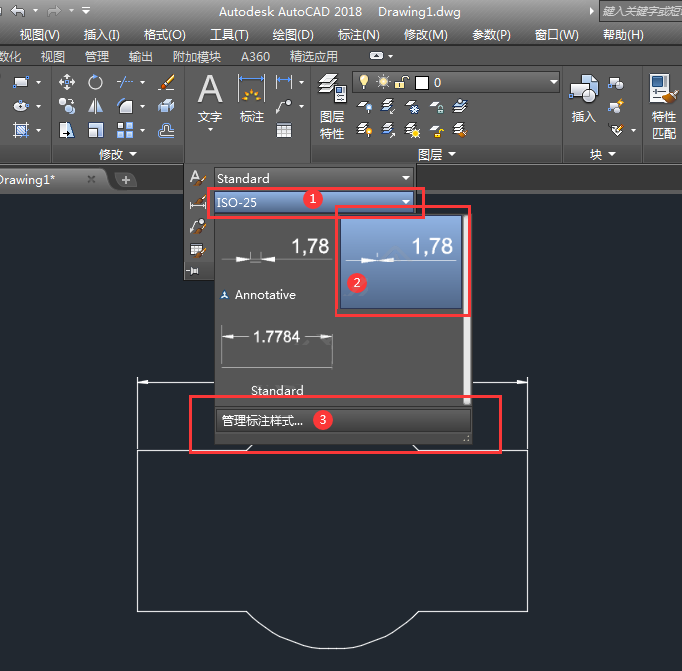

2、点击注释功能,点击ISO-25,点击管理标注样式。

CAD怎么把标注比例变大第2步

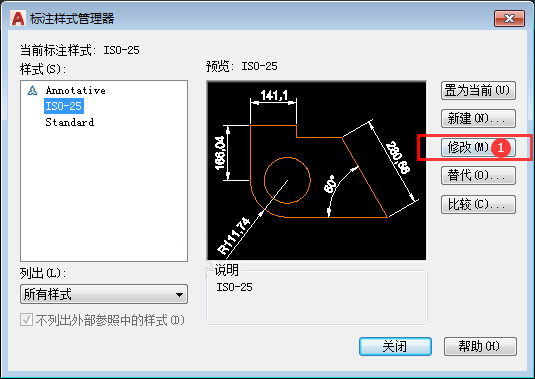

3、点击修改。

CAD怎么把标注比例变大第3步

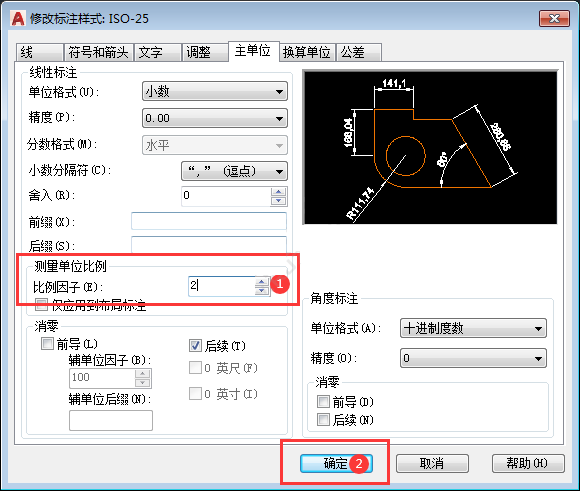

4、点击主单位,比例因子输入2,点击确定。

CAD怎么把标注比例变大第4步

5、点击关闭。

CAD怎么把标注比例变大第5步

6、这样标注的比列就放大了2位。

CAD怎么把标注比例变大第6步
