CAD绘制有线电视信号分支一般符号图标
时间:2023-07-26 13:39:35  作者:彭老师

有线电视图案里有信号分支一般符号图标,怎么用CAD绘制呢,用直线与圆形就可以画了来了。

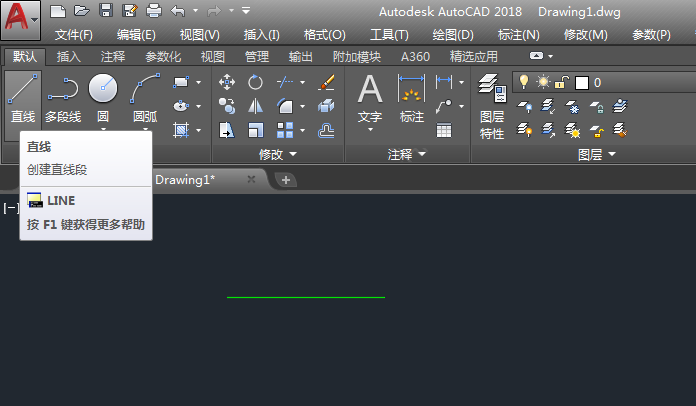

1、打开CAD2018软件,新建空白文档。点击直线,绘制一条100长的直线。如下图:

CAD绘制有线电视信号分支一般符号图标第1步

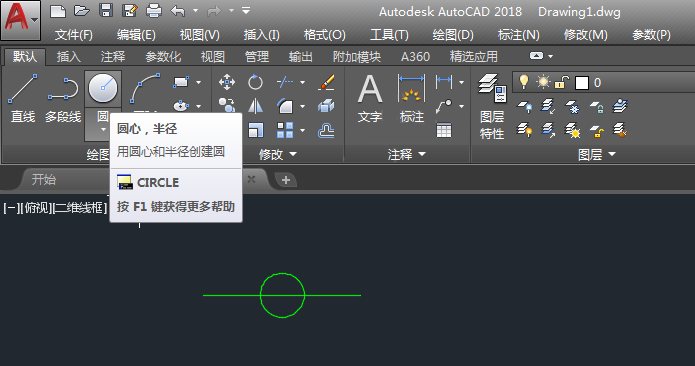

2、点击圆形工具,绘制一个半径为15mm的圆形。如下图:

CAD绘制有线电视信号分支一般符号图标第2步

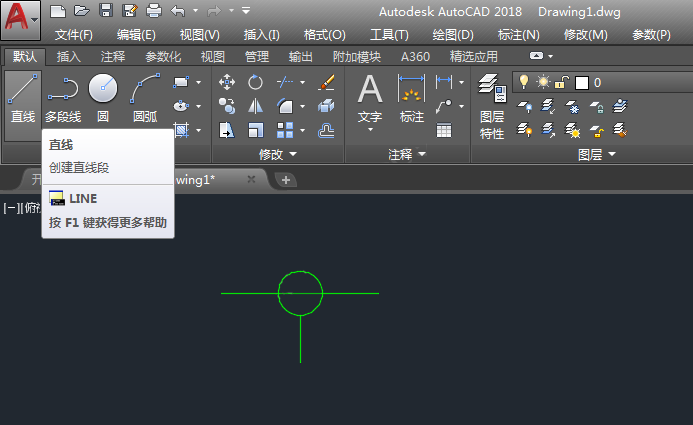

3、然后绘制直线工具,绘制一条直线。

CAD绘制有线电视信号分支一般符号图标第3步

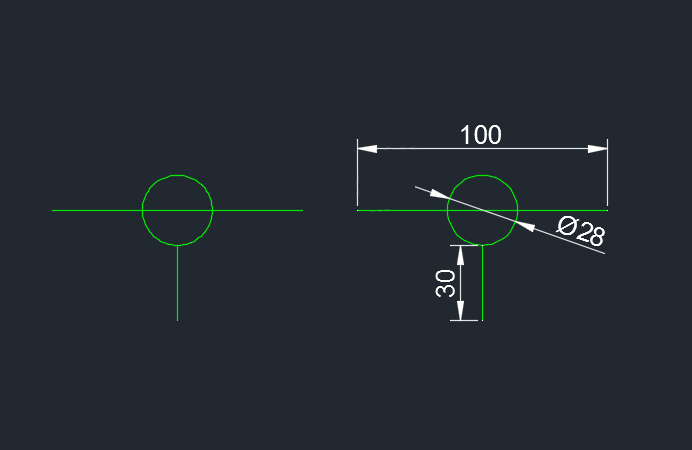

4、对应的尺寸标注。效果如下:

CAD绘制有线电视信号分支一般符号图标第4步
