CAD怎么画禁止直行和向左转弯
时间:2023-07-26 13:45:17  作者:彭老师

怎么用CAD来画交通图标,比如禁止直行和向左转弯的图标,可以使用圆、直线、多段线工具来绘制,具体绘制方法如下:

CAD画禁止直行和向左转弯的方法:

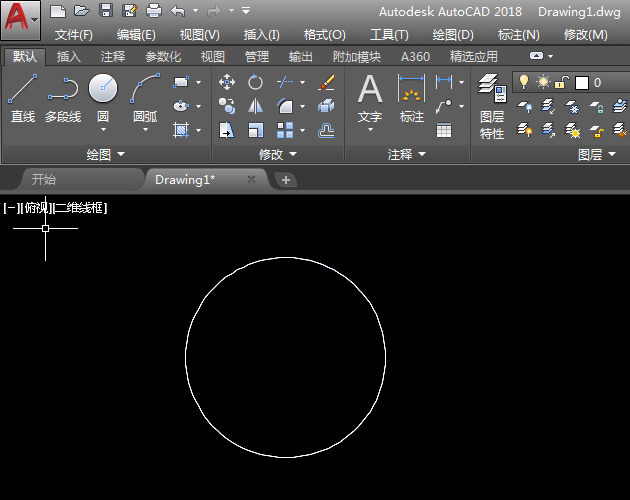

1、打开CAD软件,新建空白文档。然后绘制一个正圆出来。

CAD怎么画禁止直行和向左转弯第1步

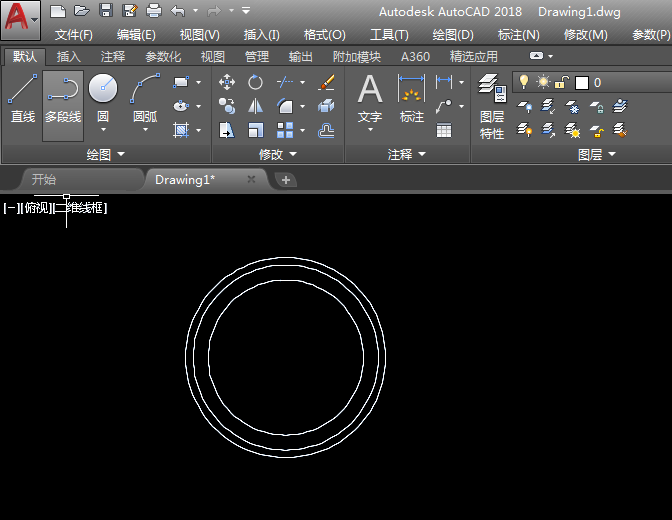

2、然后再使用偏移工具进行偏移,效果如下图:

CAD怎么画禁止直行和向左转弯第2步

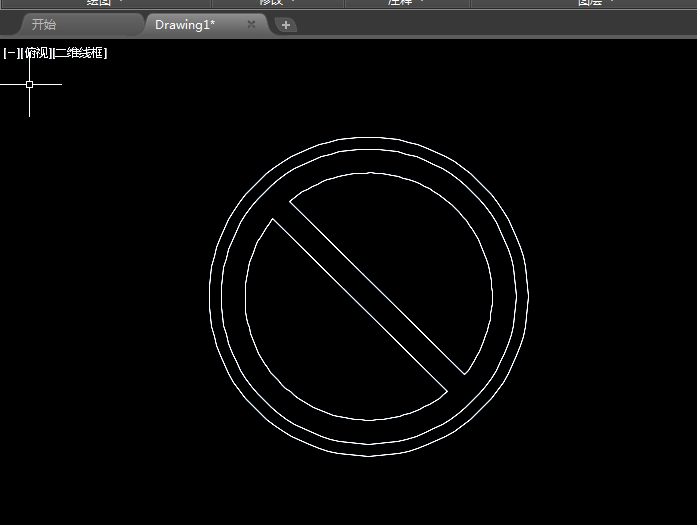

3、然后使用直线工具,绘制两条直线出来,效果如下:

CAD怎么画禁止直行和向左转弯第3步

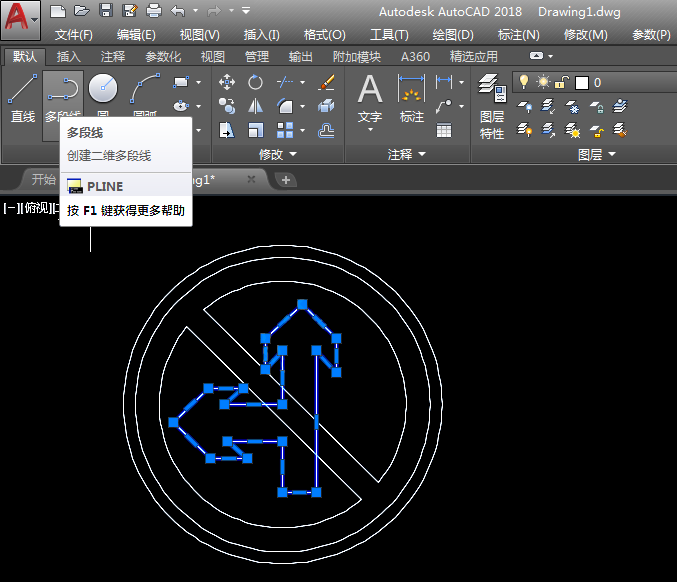

4、再使用多段钱,绘制下面的箭头出来。

CAD怎么画禁止直行和向左转弯第4步

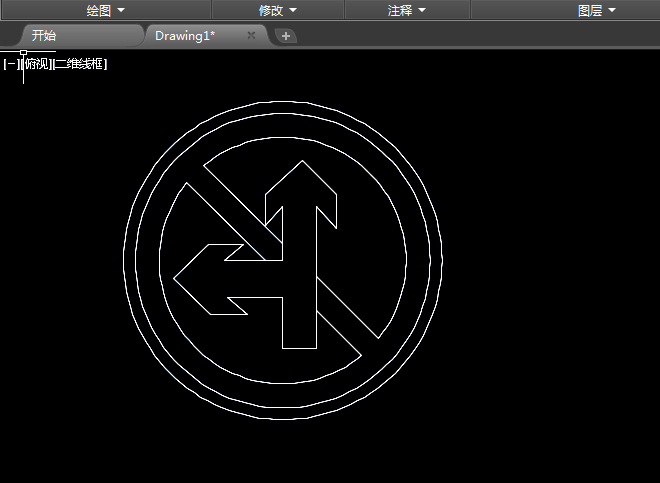

5、然后进行修剪,

CAD怎么画禁止直行和向左转弯第5步

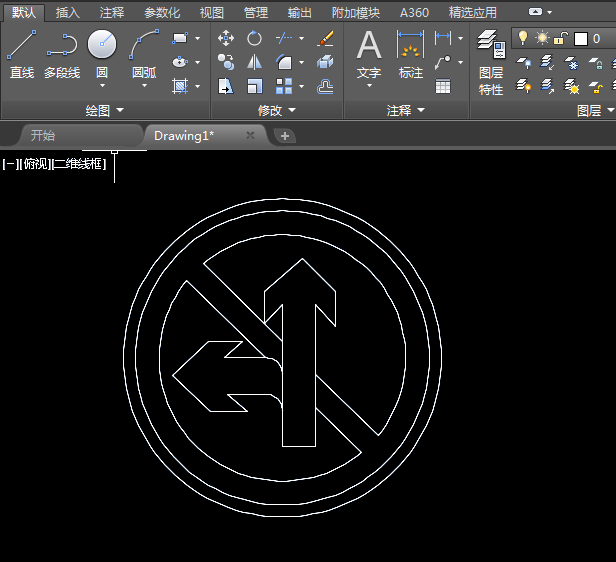

6、然后再使用F命令进行倒圆角。

CAD怎么画禁止直行和向左转弯第6步
