禁止超车图标怎么用CAD画
时间:2023-07-26 13:58:54  作者:彭老师

下面给大家分享的是CAD怎么画禁止超车图标,使用圆、直线、多段线来完成,具体操作步骤如下:

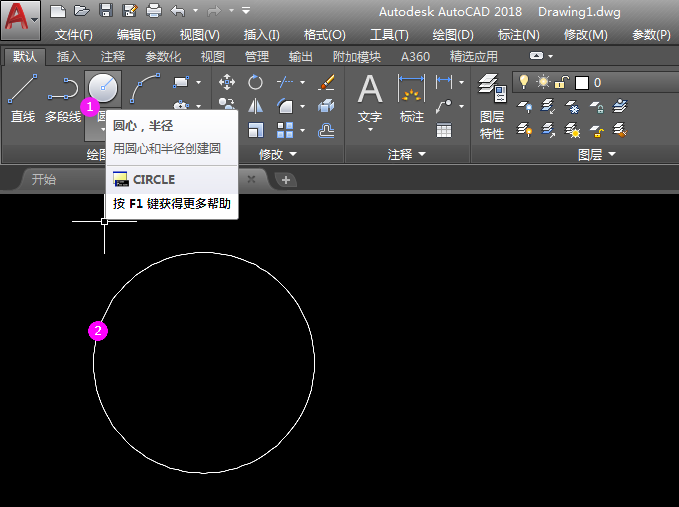

1、打开CAD软件,新建文档,绘制一个正圆。

禁止超车图标怎么用CAD画第1步

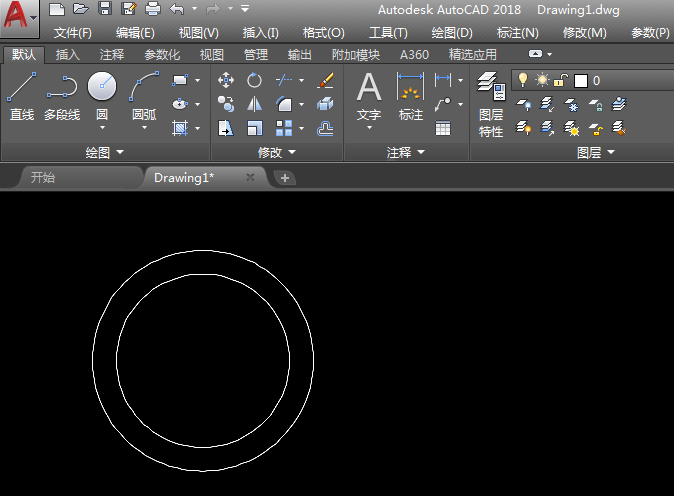

2、再使用偏移工具,把圆形偏移一个。

禁止超车图标怎么用CAD画第2步

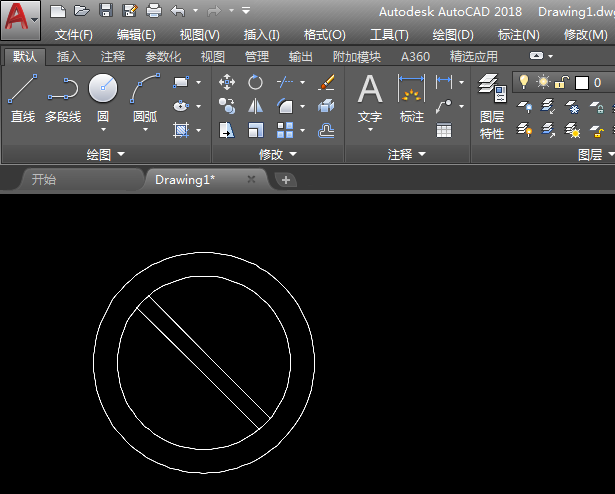

3、再使用直线工具,绘制一条斜线,进行偏移。效果如下:

禁止超车图标怎么用CAD画第3步

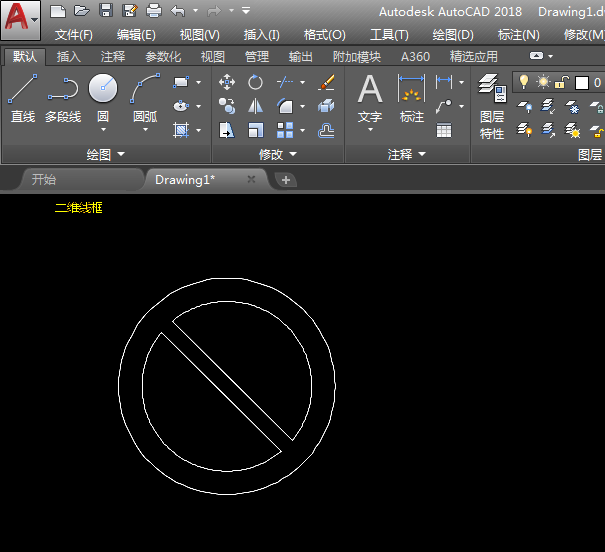

4、然后再进行修剪,修剪好下面的图形。效果如下:

禁止超车图标怎么用CAD画第4步

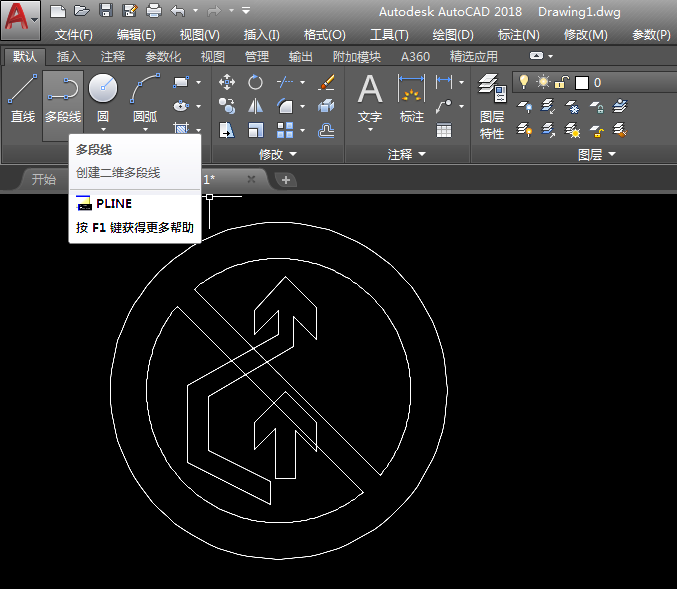

5、再使用多段线工具,绘制下面禁止超车图标。

禁止超车图标怎么用CAD画第5步

6、把不要的部分修剪掉就好了。

禁止超车图标怎么用CAD画第6步

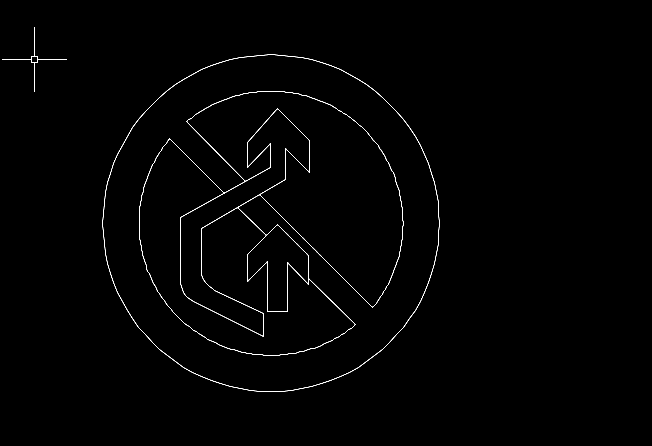

7、然后也用倒圆角工具,进行倒圆角处理一下。效果如下:

禁止超车图标怎么用CAD画第7步
