CAD里怎么画禁止右边弯图标
时间:2023-07-26 13:30:42  作者:彭老师

CAD里怎么画禁止右边弯图标?使用圆工具及直线和多段线来绘制,再通过偏移与修剪来处理,具体画法操作步骤如下:

CAD画禁止右边弯图标的方法:

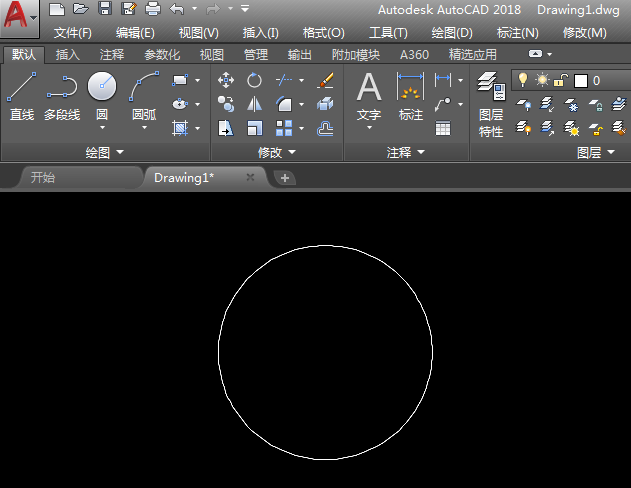

第1步、打开CAD软件,绘制一个圆形出来。效果如下:

CAD里怎么画禁止右边弯图标第1步

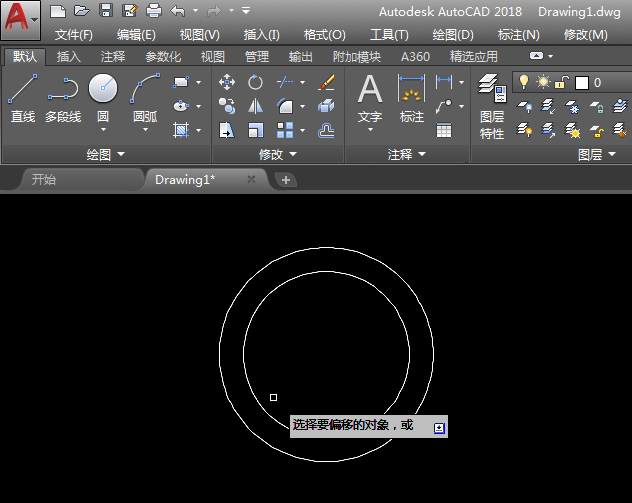

第2步、使用偏移工具,把圆形进行偏移,这样就得到了同心圆。

CAD里怎么画禁止右边弯图标第2步

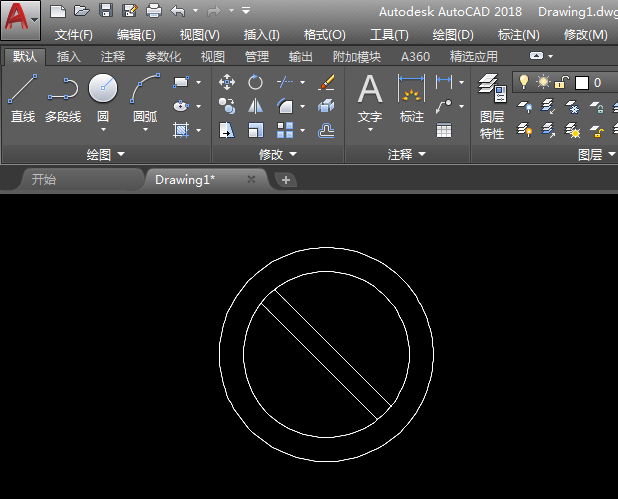

第3步、再使用直线工具,绘制二条斜线出来。

CAD里怎么画禁止右边弯图标第3步

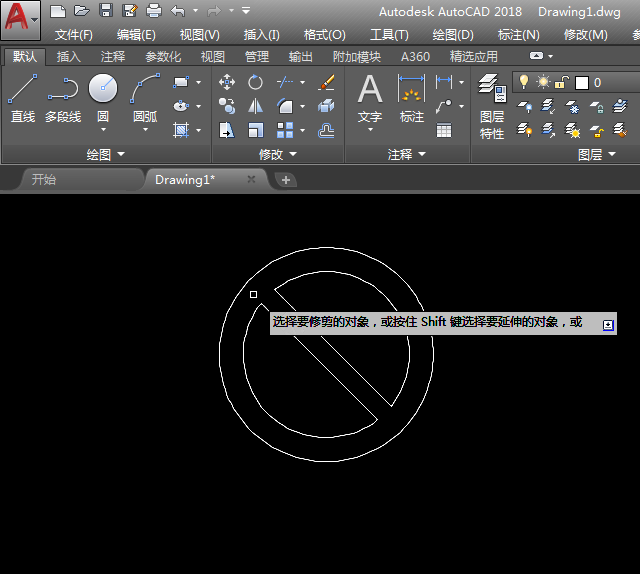

第4步、使用修剪工具,把不要的部分修剪一下就完成了。

CAD里怎么画禁止右边弯图标第4步

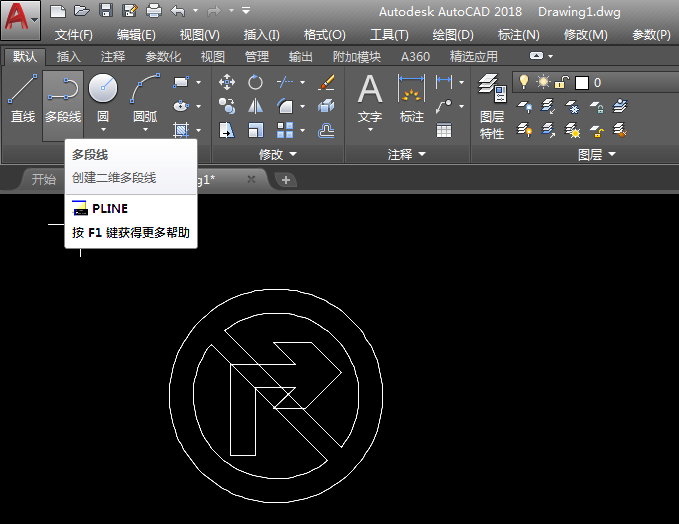

第5步、再使用多段线,绘制一个向右的箭头出来,效果如下:

CAD里怎么画禁止右边弯图标第5步

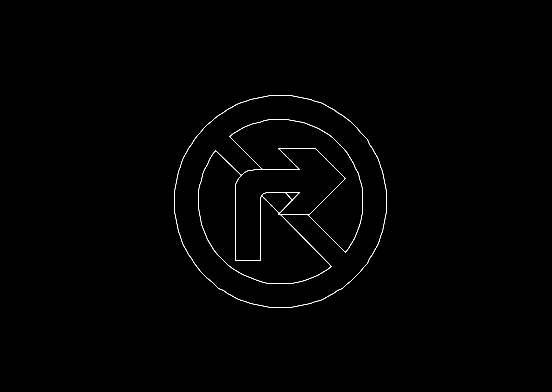

第6步、最后再倒一个圆角就完成了。

CAD里怎么画禁止右边弯图标第6步
