| 在CAD中怎么画一个简单的CAD标准件，主要是使用矩形，倒角，直线来绘制。效果如下： |
|

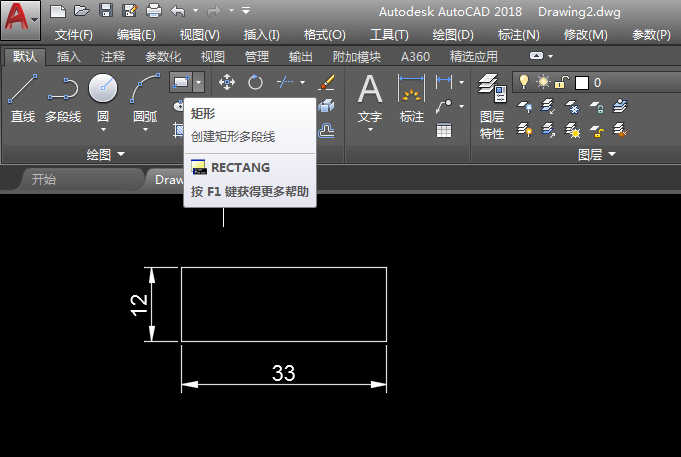

1、打开CAD软件，使用矩形工具，绘制一个33x12mm的矩形出来。

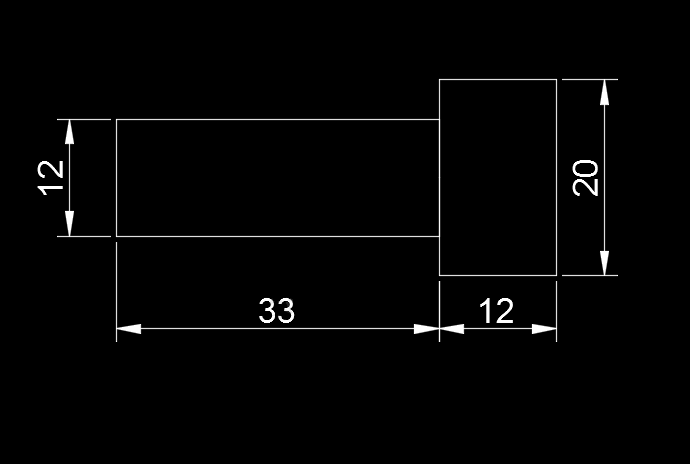

2、同样的方法，绘制一个12x20mm的矩形。
3、再使用倒角工具，给对象加倒角。

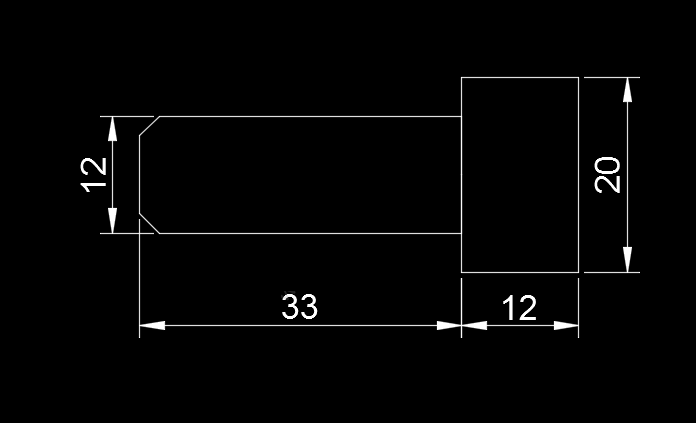

4、然后给矩形倒角为2mm。

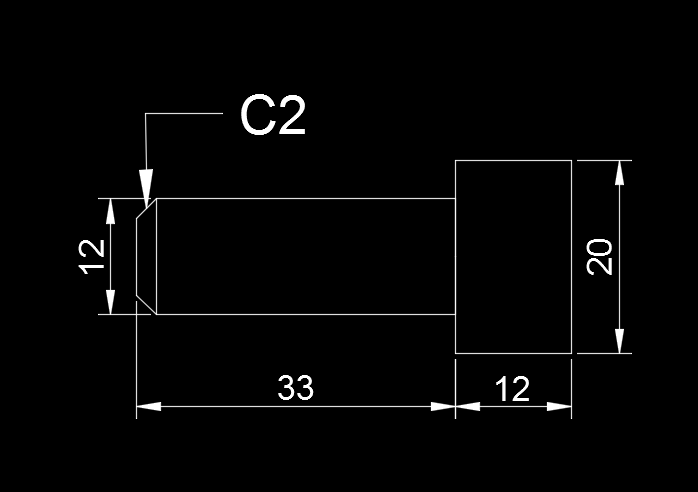

5、再用引线标注一下，效果如下：

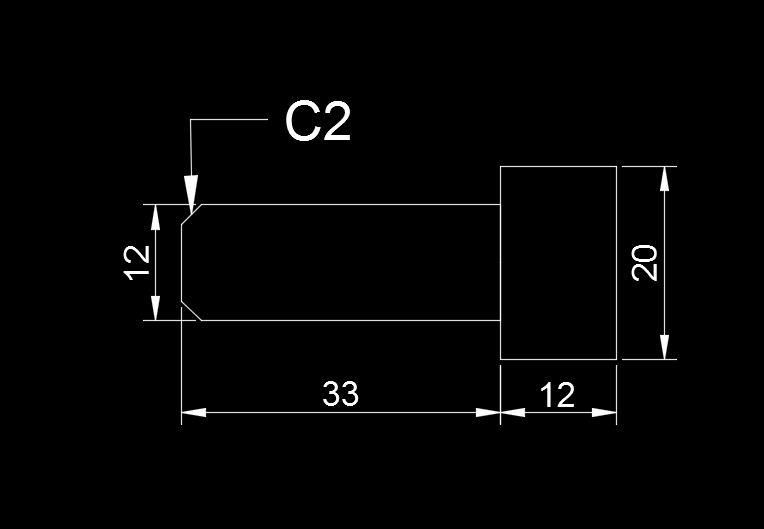

6、然后再绘制一条直线出来，效果如下：
|
|
|
|
|
