CAD怎么画弧形补偿器图例
时间:2023-07-26 10:42:59  作者:彭老师

下面给大家介绍的是CAD怎么画弧形补偿器图例的方法,具体画法操作步骤如下:

1、打开CAD软件,新建空白文档,点击圆心,半径,绘制一个R5mm的圆。

CAD怎么画弧形补偿器图例第1步

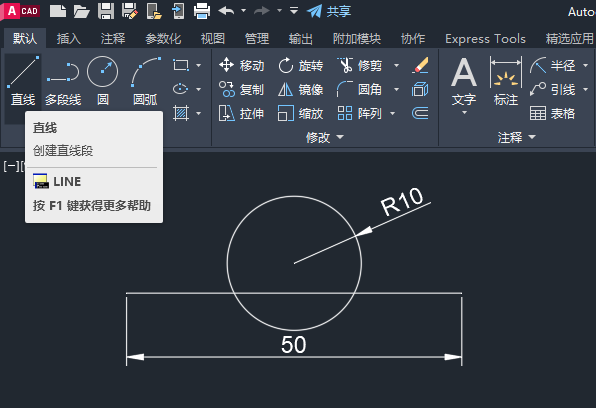

2、再使用直线工具,绘制一条50mm的直线。效果如下:

CAD怎么画弧形补偿器图例第2步

3、然后再使用修剪工具,把下面不要的部分剪掉。效果如下:

CAD怎么画弧形补偿器图例第3步

4、CAD弧形补偿器图例就画好了。

CAD怎么画弧形补偿器图例第4步
