CAD怎么画套管补偿器图例
时间:2021-04-04 09:36:53  作者:彭老师

下面给大家介绍的是CAD怎么画套管补偿器图例的方法,具体画法详细步骤如下:

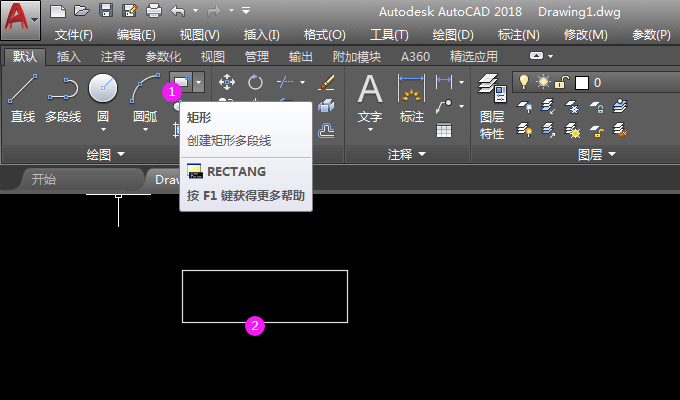

1、打开CAD2018,点击矩形工具,绘制一个矩形如下图所示:

CAD怎么画套管补偿器图例-1

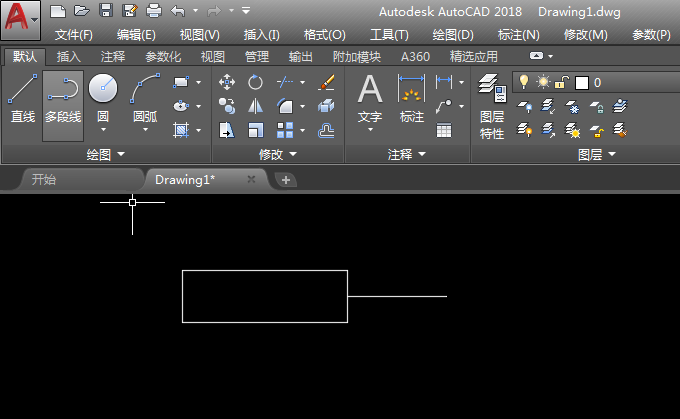

2、点击直线工具,捕捉矩形右边的中点,绘制一条直线。如下图所示:

CAD怎么画套管补偿器图例-2

3、再使用直线工具,在矩形的中间绘制一条直线。

CAD怎么画套管补偿器图例-3

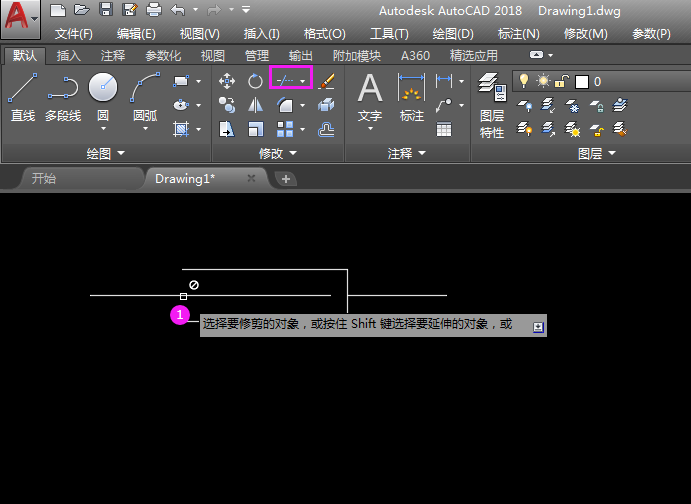

4、再使用修剪工具,把矩形的左边线修剪掉。

CAD怎么画套管补偿器图例-4

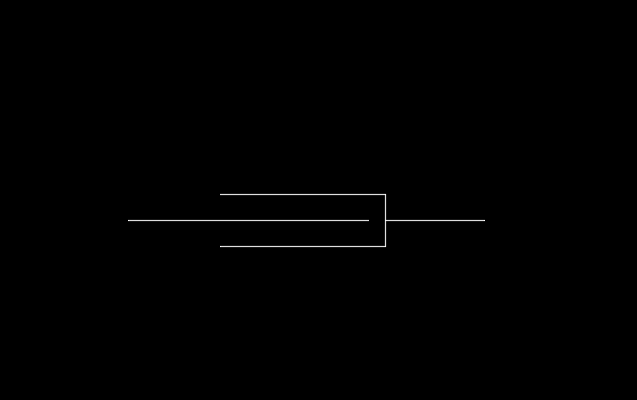

最后就完成了CAD套管补偿器图例

CAD怎么画套管补偿器图例-5
