CAD三通阀图例的画法
时间:2021-04-04 10:07:08  作者:彭老师

下面给大家介绍的是CAD三通阀图例的画法,具体画法步骤如下:

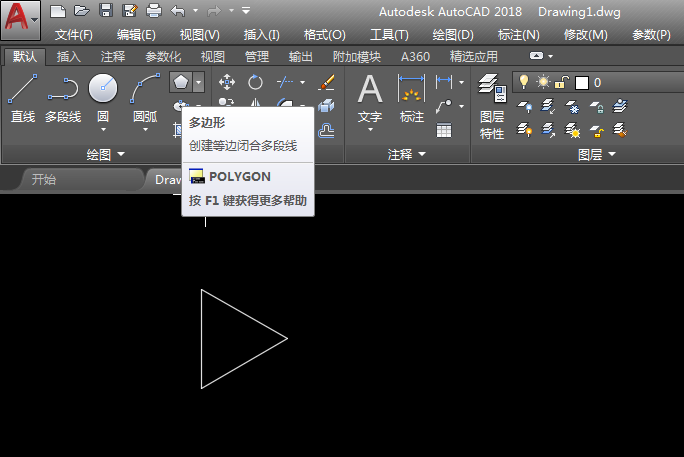

1、打开CAD2018软件,点击多边形工具,边数设置为3,绘制一个三角形出来。如下图:

CAD三通阀图例的画法-1

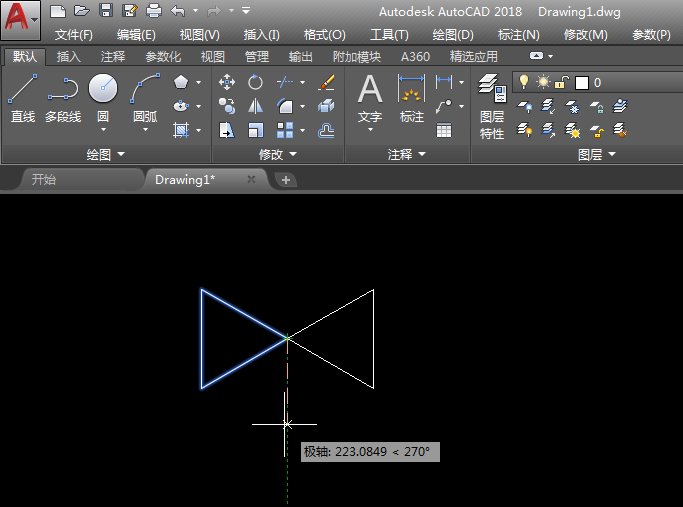

2、点击镜像工具,把三角形镜像一份过来。如下图:

CAD三通阀图例的画法-2

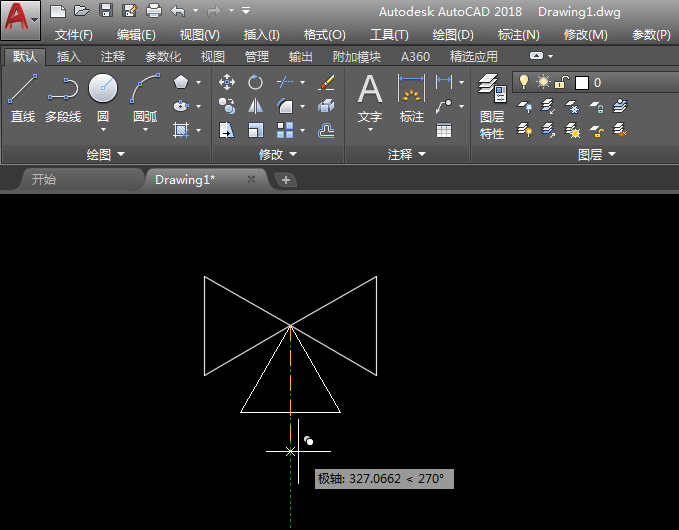

3、再使用旋转工具,旋转时进行复制一份出来,如下图所示:

CAD三通阀图例的画法-3

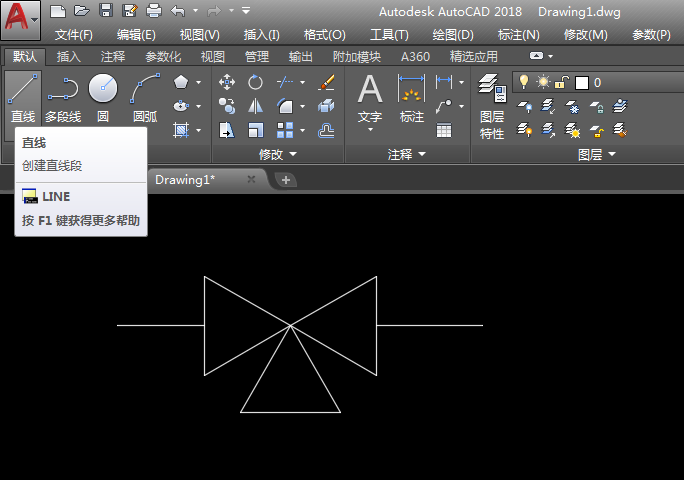

4、然后使用直线工具,绘制两头直线,效果如下:


CAD三通阀图例的画法-4

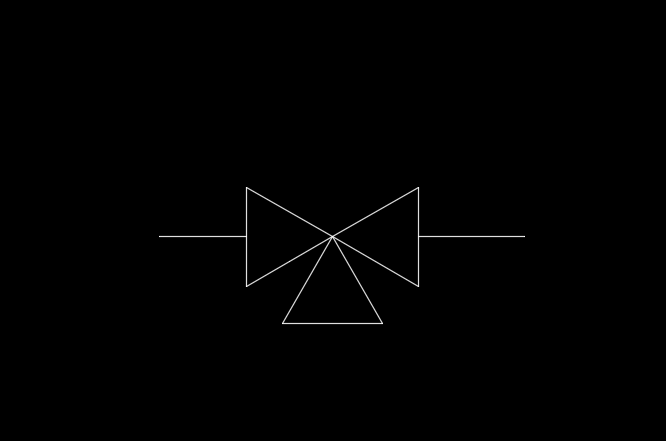

5、CAD三通阀图例就绘制好了。

CAD三通阀图例的画法-5
