CAD定流量阀图例的画法
时间:2021-04-04 11:40:15  作者:彭老师

下面给大家介绍的是CAD定流量阀图例的画法,具体操作步骤如下:

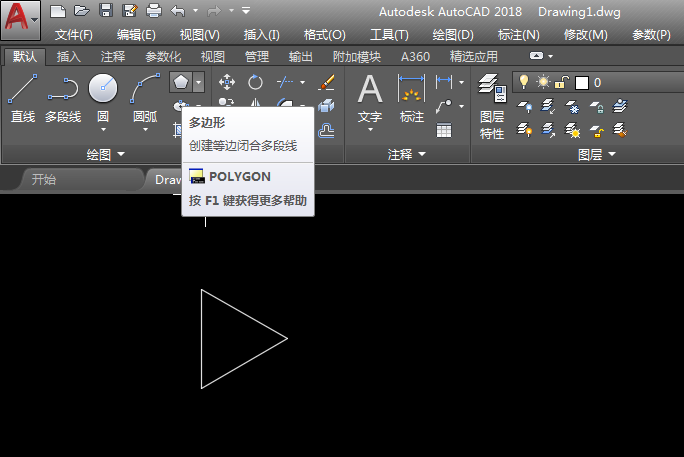

1、打开CAD软件,输入POL多边形命令,绘制一个三角形。

CAD定流量阀图例的画法-1

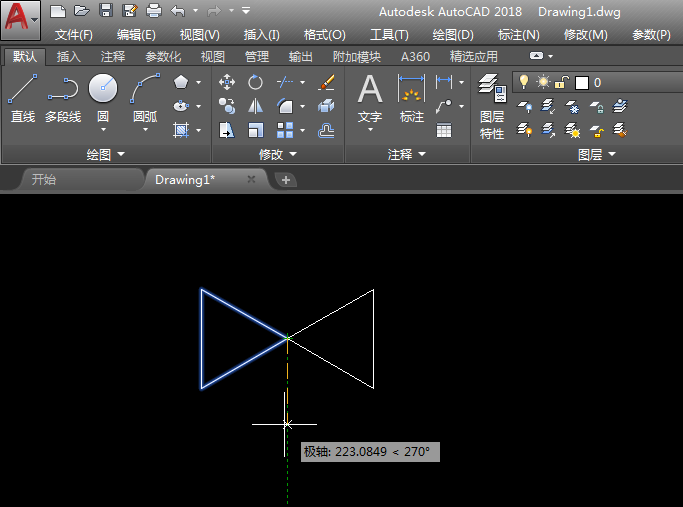

2、输入MI命令,把三角形镜像一份出来。

CAD定流量阀图例的画法-2

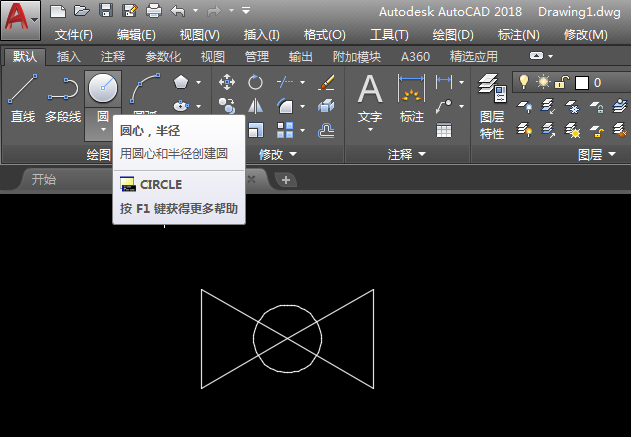

3、输入C命令,捕捉端点。画一个圆形出来。

CAD定流量阀图例的画法-3

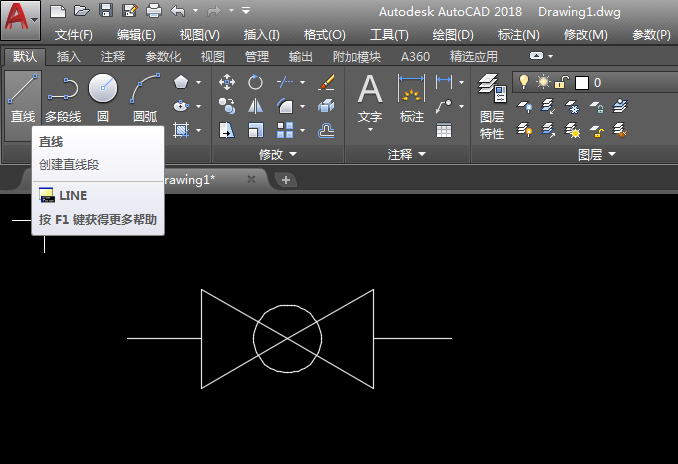

4、输入L命令,绘制二条直线出来。

CAD定流量阀图例的画法-4

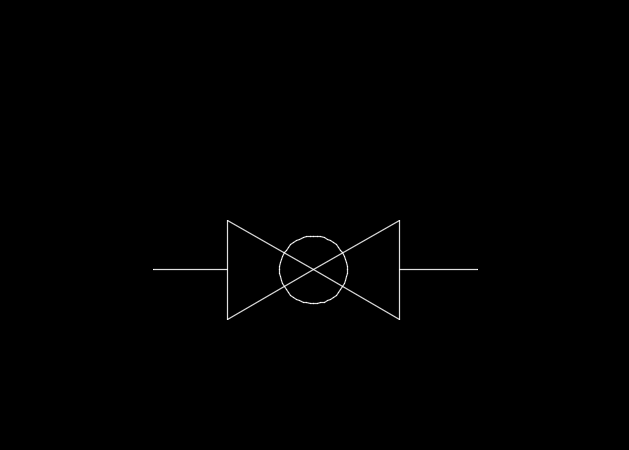

5、CAD定流量阀图例就画好了。

CAD定流量阀图例的画法-5
