CAD定压差阀图例的画法
时间:2023-07-26 09:05:52  作者:彭老师

下面给大家介绍的是CAD定压差阀图例的画法,具体画法操作步骤如下:

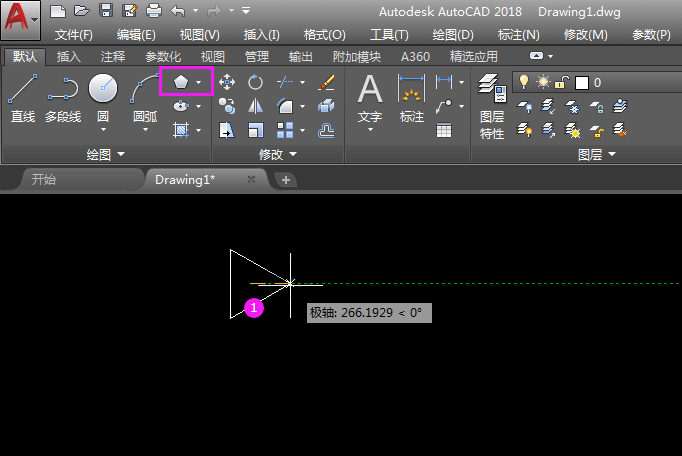

1、打开CAD2018软件,使用多边形工具,设置边数为3,绘制一个三角形。效果如下:

CAD定压差阀图例的画法第1步

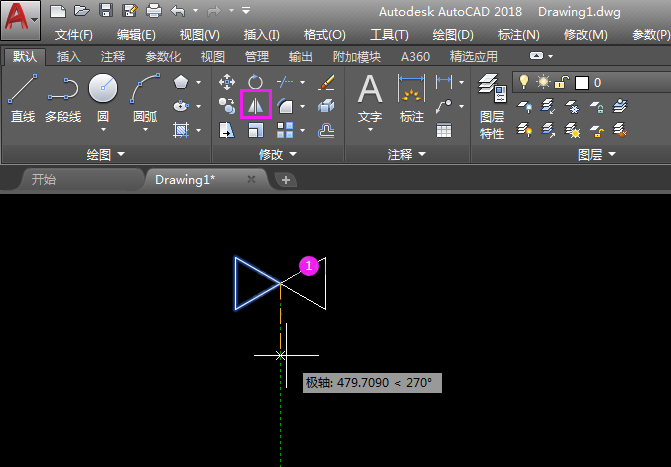

2、三角形绘制好后,使用镜像工具绘制复制镜像一份。

CAD定压差阀图例的画法第2步

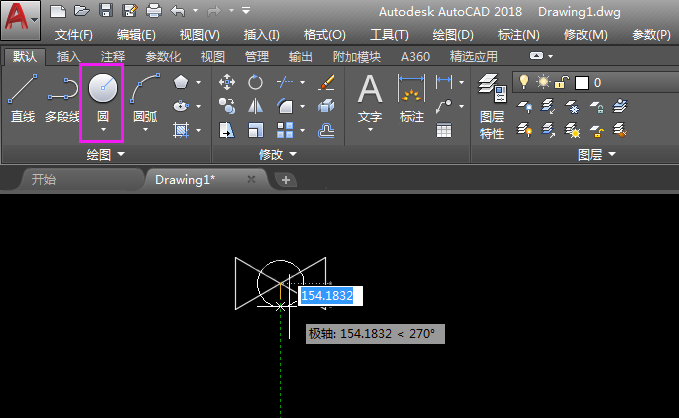

3、再使用圆工具,在中心点绘制一个小圆出来,效果如下:

CAD定压差阀图例的画法第3步

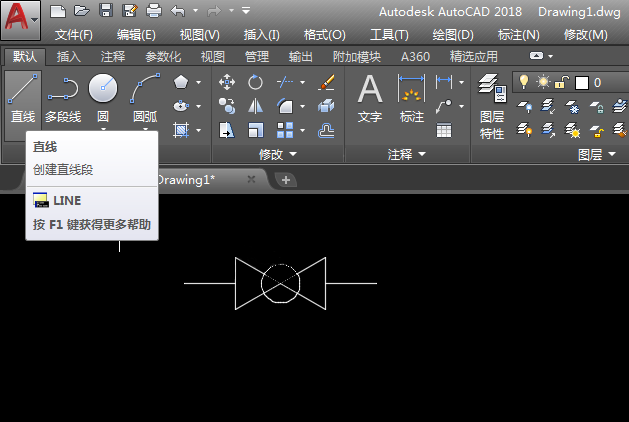

4、直线工具画出两边的直线出来,效果如下:

CAD定压差阀图例的画法第4步

5、同样的方法,再绘制下面两条直线,效果如下:

CAD定压差阀图例的画法第5步

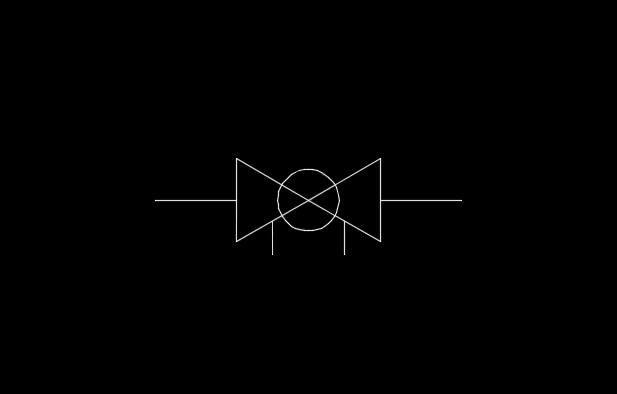

6、CAD定压差阀图例就完好了。

CAD定压差阀图例的画法第6步
