CAD补偿器图例的画法
时间:2023-07-26 09:14:27  作者:彭老师

下面给大家介绍的是CAD补偿器图例的画法,具体操作步骤如下:

1、打开CAD软件,点击矩形工具,制作一个长方形。如下图所示:

CAD补偿器图例的画法第1步

2、再使用直线工具,绘制右边的两条直线,效果如下图:

CAD补偿器图例的画法第2步

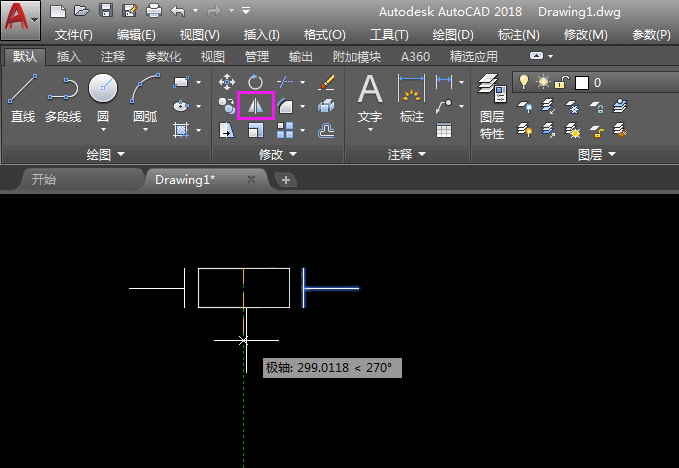

3、再使用MI镜像,捕捉矩形的中点,进行镜像。得到左边的图形,效果如下:

CAD补偿器图例的画法第3步

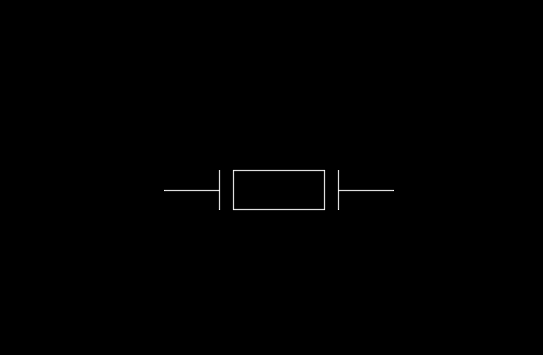

4、这样CAD补偿器就完成绘制。

CAD补偿器图例的画法第4步
