CAD自动排气阀图例的画法
时间:2023-07-26 09:23:50  作者:彭老师

下面给大家介绍的是CAD自动排气阀图例的画法,具体画法操作步骤如下:

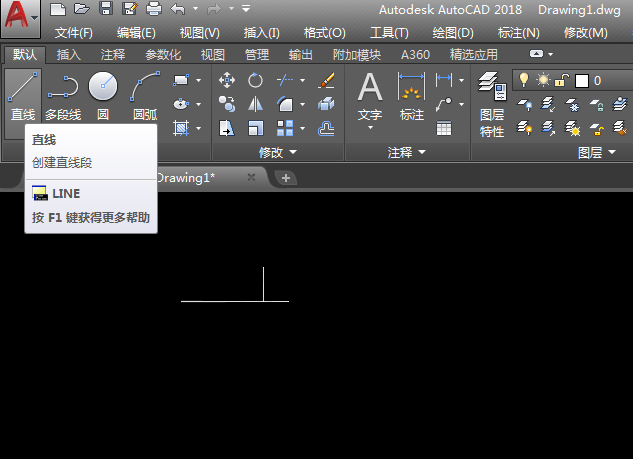

1、打开CAD软件,使用直线L命令,画下面的直线出这来。效果如下:

CAD自动排气阀图例的画法第1步

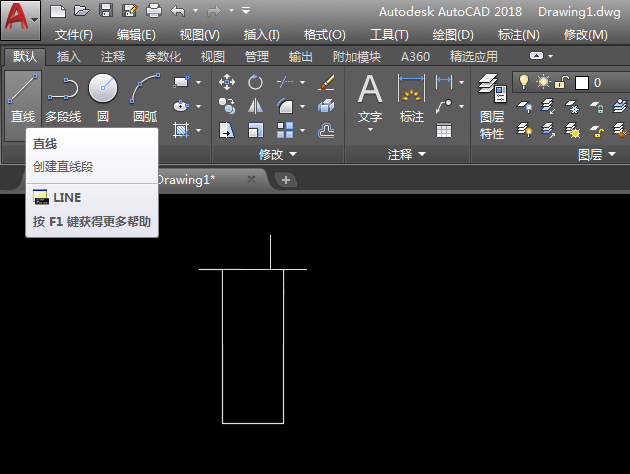

2、再使用钢笔工具,绘制下面的三条直线出来,效果如下:

CAD自动排气阀图例的画法第2步

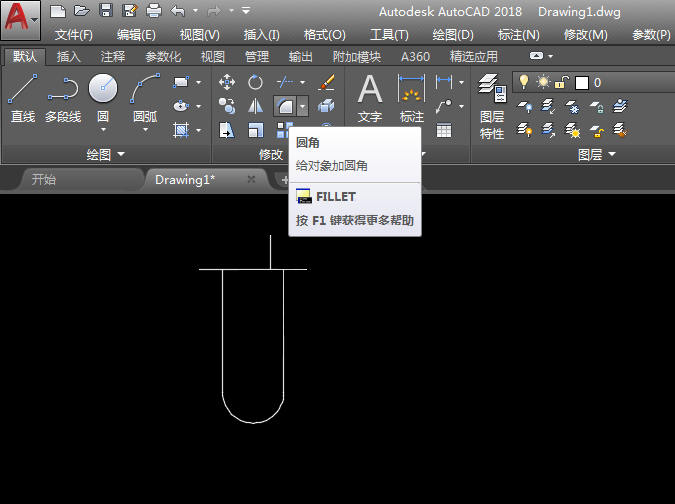

3、然后再使用圆角工具,进行倒圆角处理,效果如下:

CAD自动排气阀图例的画法第3步

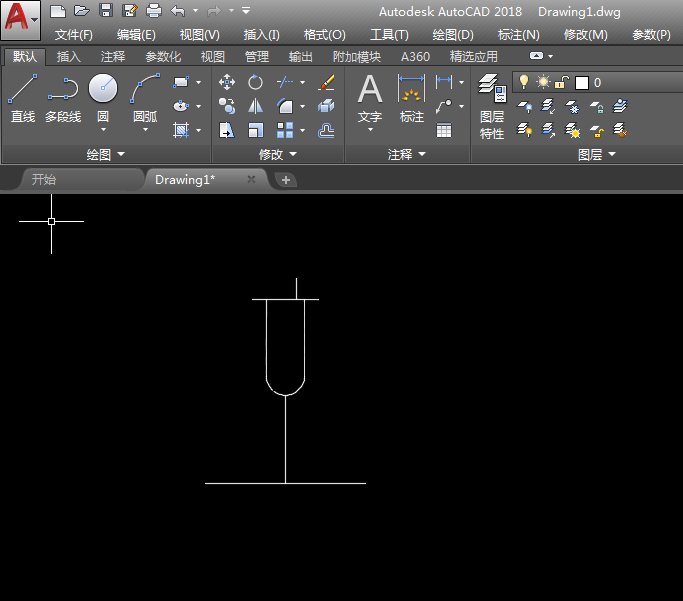

4、同样的方法,再绘制下面的草图出来,效果如下:

CAD自动排气阀图例的画法第4步

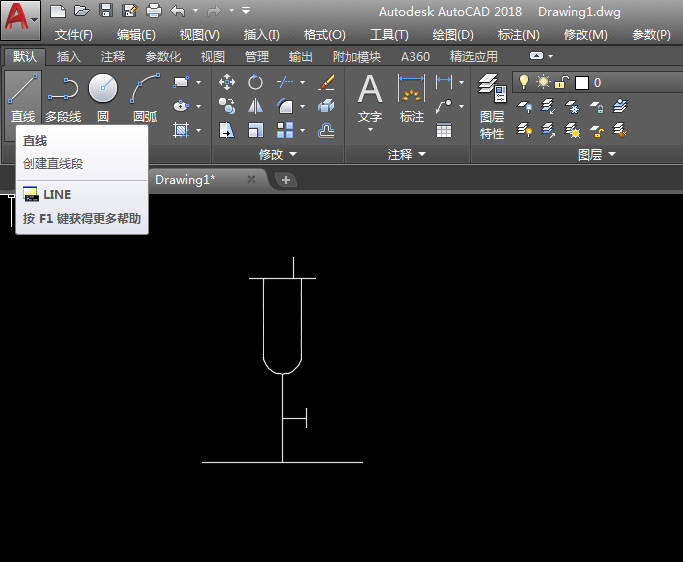

5、同样使用直线工具,再画出下面开关出来,效果如下:

CAD自动排气阀图例的画法第5步

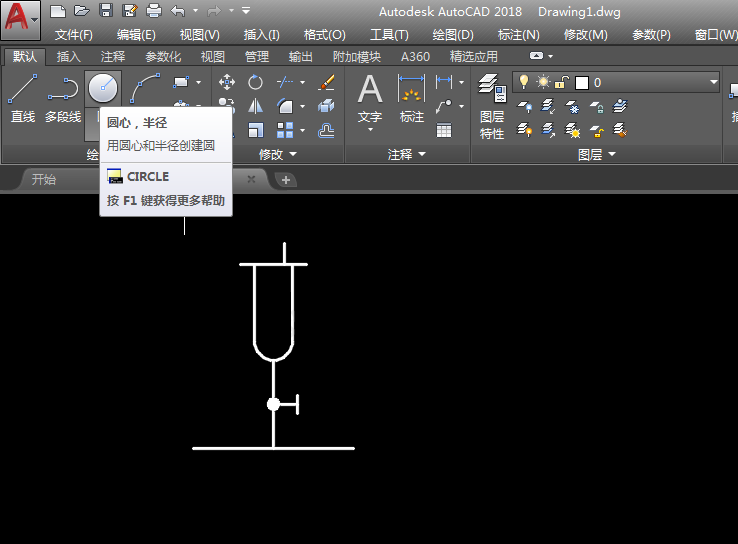

6、再使用圆形工具,绘制下面的图形出来。

CAD自动排气阀图例的画法第6步

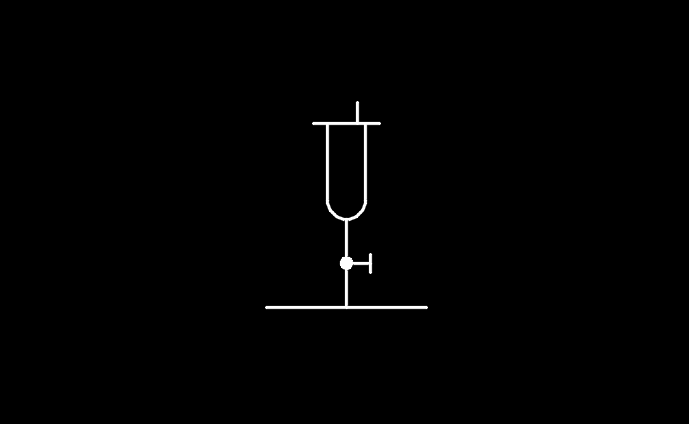

7、这样就画好了自动排气阀图例。

CAD自动排气阀图例的画法第7步
