CAD除垢仪图例的画法
时间:2023-07-26 11:02:20  作者:彭老师

下面给大家介绍的是CAD除垢仪图例的画法,具体操作步骤如下:

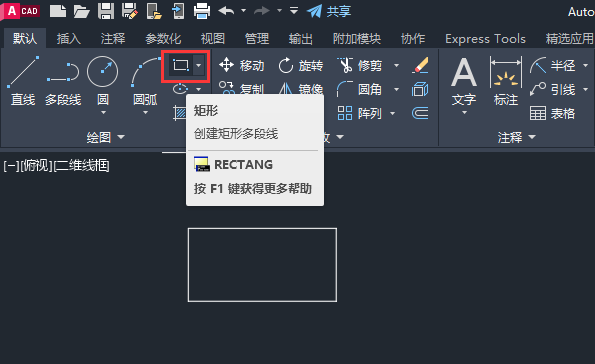

1、打开CAD软件,绘制一个矩形如下图所示:

CAD除垢仪图例的画法第1步

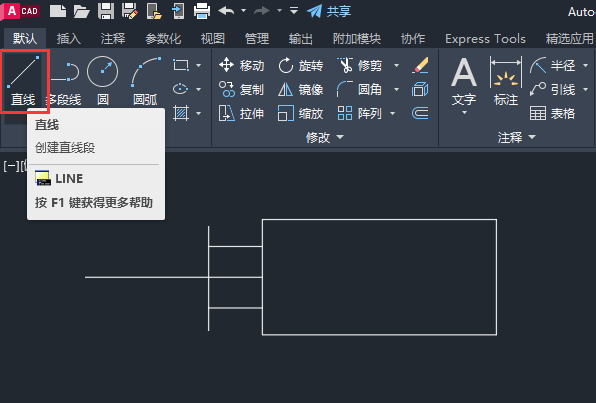

2、再使用创建直线段工具,绘制下面的图形。效果如下图:

CAD除垢仪图例的画法第2步

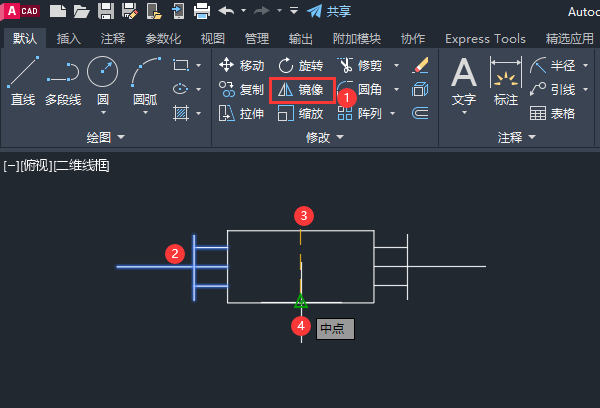

3、使用镜像工具,捕捉中间,复制一份出来。

CAD除垢仪图例的画法第3步

4、再使用直线绘制一个E字。效果如下:

CAD除垢仪图例的画法第4步

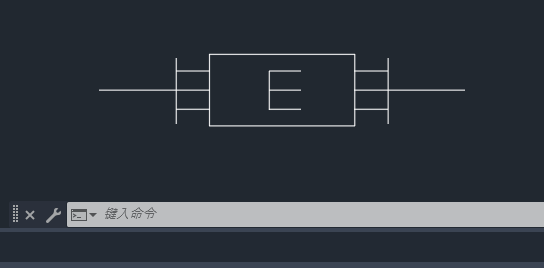

5、CAD除垢仪图例就画好了。

CAD除垢仪图例的画法第5步
