cad标注单向箭头怎么做
时间:2023-08-08 18:16:56  作者:彭老师

下面给大家介绍的是cad标注单向箭头怎么做的方法与步骤,具体操作步骤如下:

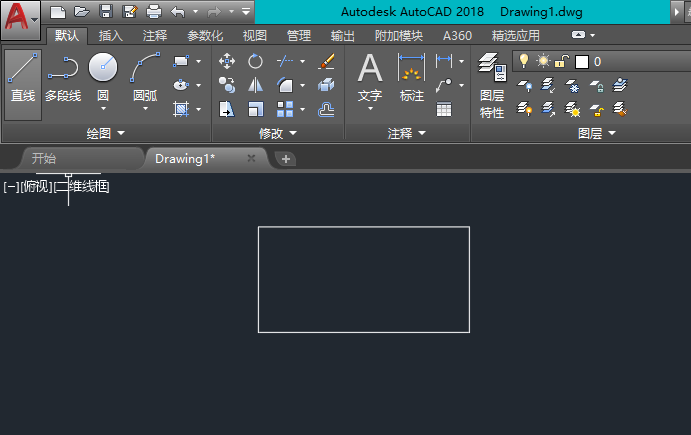

1、打开CAD软件,绘制一个矩形出来,效果如下:

cad标注单向箭头怎么做第1步

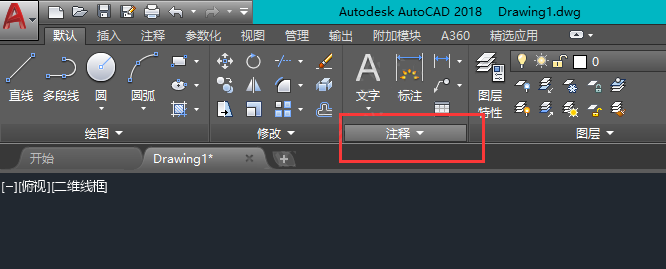

2、点击注释功能,效果如下:

cad标注单向箭头怎么做第2步

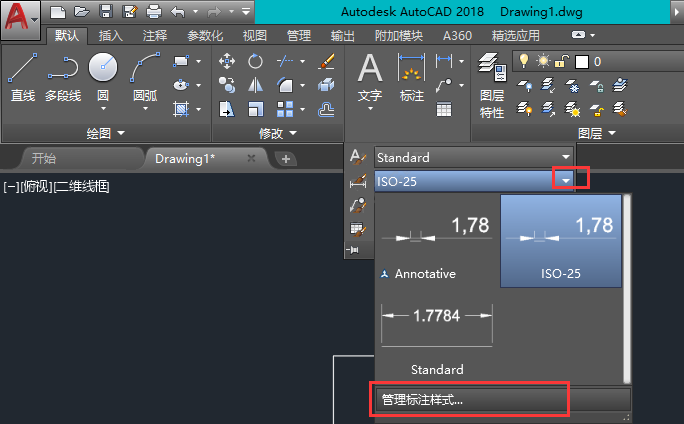

3、点击里面的ISO-25,点击管理标注样式。效果如下:

cad标注单向箭头怎么做第3步

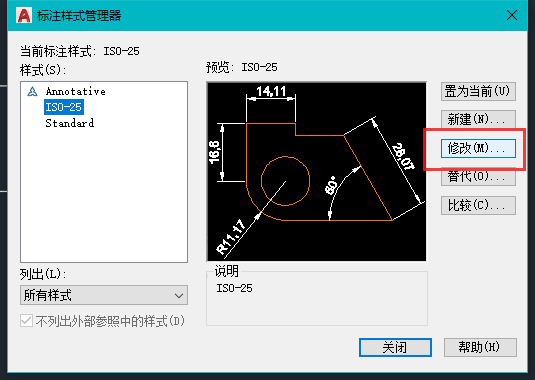

4、弹出标注样式管理器,点击修改。效果如下:

cad标注单向箭头怎么做第4步

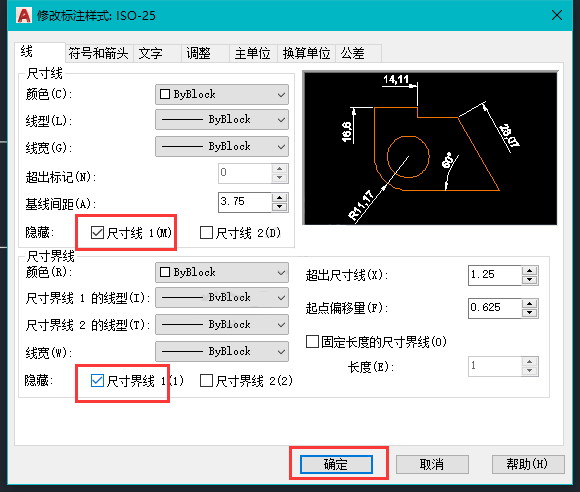

5、在线选项,把尺寸线1,与尺寸界线1都进行隐藏起来,点击确定。效果如下:

cad标注单向箭头怎么做第5步

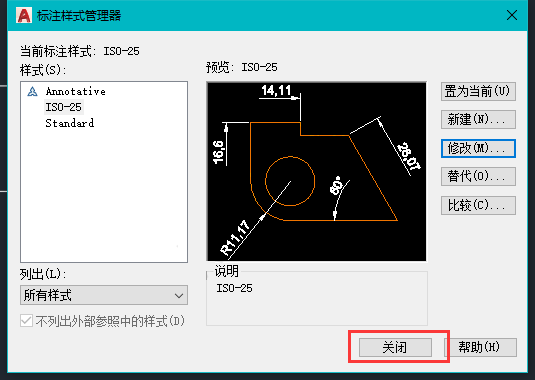

6、设置好了,点击关闭。效果如下:

cad标注单向箭头怎么做第6步

7、然后再进行标注一下,你就知道效果了。

cad标注单向箭头怎么做第7步
