cad引线箭头怎么调大小
时间:2023-08-08 22:46:59  作者:彭老师

下面给大家介绍的是cad引线箭头怎么调大小的方法与步骤,具体操作步骤如下:

1、打开CAD软件,新建CAD文档,绘制好的文档,效果如下:

cad引线箭头怎么调大小第1步

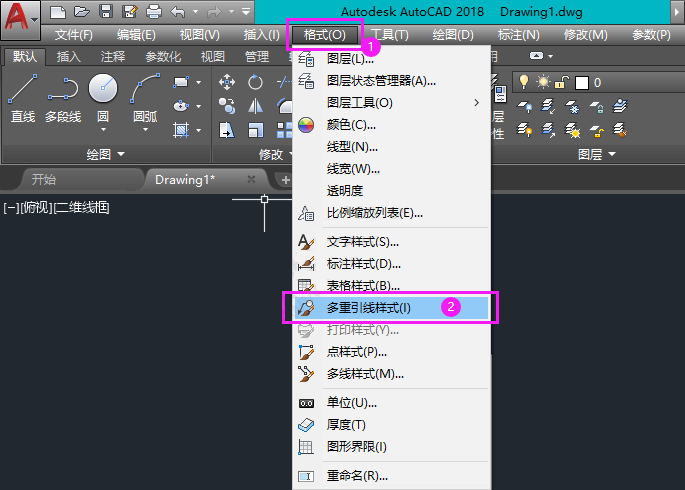

2、点击格式菜单,点击多重引线样式。效果如下:

cad引线箭头怎么调大小第2步

3、弹出多重引线样式管理器。点击修改,效果如下:

cad引线箭头怎么调大小第3步

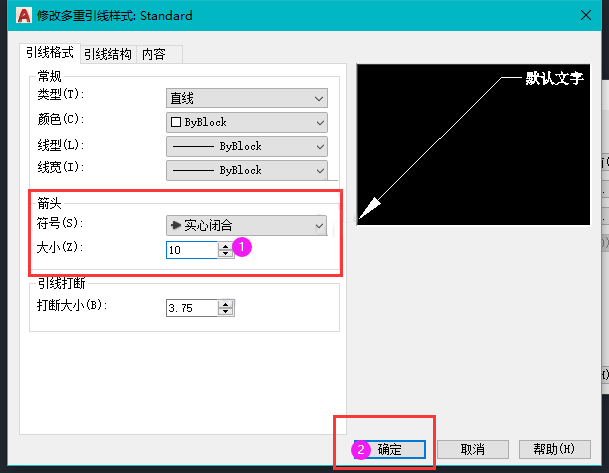

4、在箭头,里面都是大小,把参数设置为10,点击确定。效果如下:

cad引线箭头怎么调大小第4步

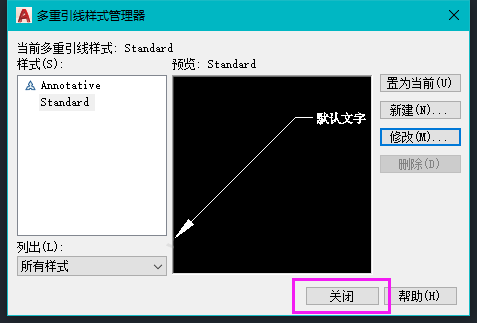

5、设置好后,点击关闭,效果如下:

cad引线箭头怎么调大小第5步

6、设置好后,点击引线设置,效果如下:

cad引线箭头怎么调大小第6步

7、然后就可以进行标注了,cad引线箭头怎么调大小就完成了。你学会了吗?

cad引线箭头怎么调大小第7步
