CAD中XL是什么命令又怎么使用?
时间:2023-08-10 20:42:16  作者:彭老师

CAD中的XL是XLINE的简称,是构造线的命令。具体使用方法请阅读观看下面的图文解说。

1、打开CAD做好的图形,或是画一个矩形也行。

CAD中XL是什么命令又怎么使用?第1步

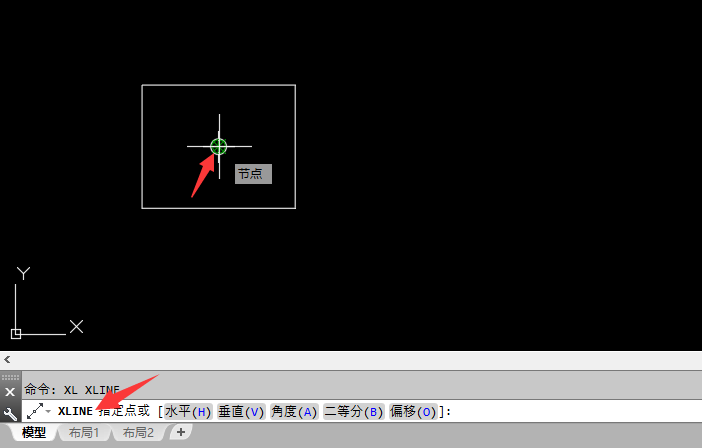

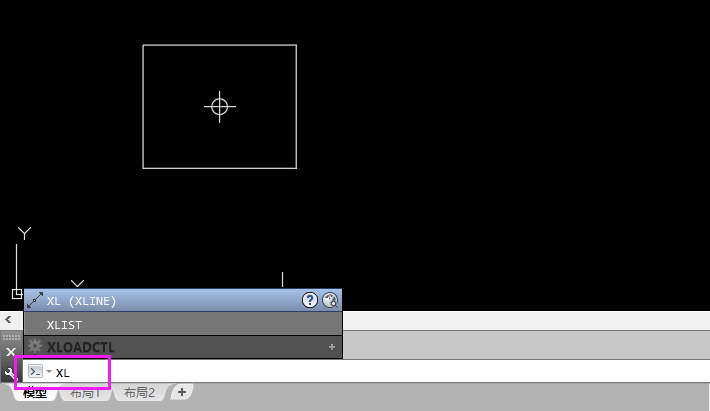

2、在命令行上输入XL命令,空格,XLINE指定点,捕捉节点后,点击。

CAD中XL是什么命令又怎么使用?第2步

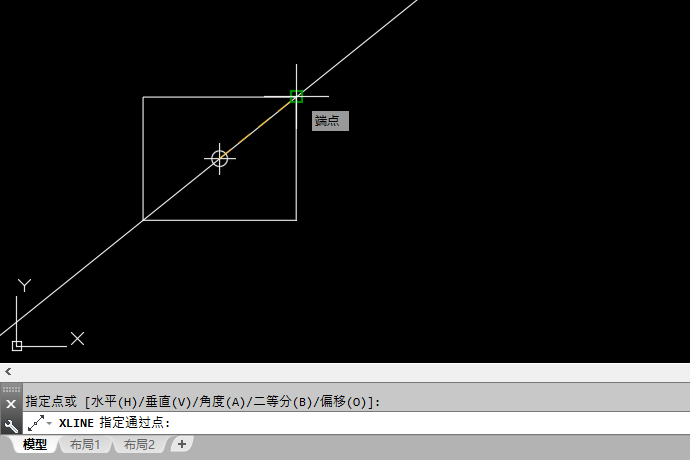

2、然后再点击端点。效果如下:

CAD中XL是什么命令又怎么使用?第3步

3、这样就完成了XL命令创建构造线的使用,效果如下:

CAD中XL是什么命令又怎么使用?第4步
