cad多线样式画墙怎么设置
时间:2023-08-10 21:27:06  作者:彭老师

下面给大家介绍的是cad多线样式画墙怎么设置,具体操作步骤如下:

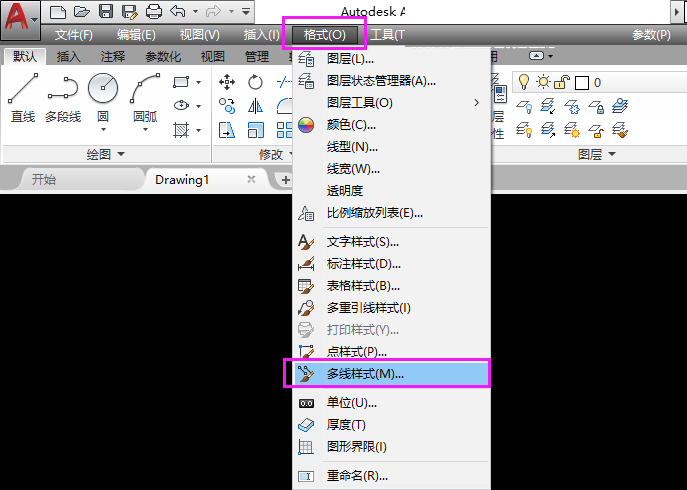

1、点击格式菜单,点击多线样式。效果如下:

cad多线样式画墙怎么设置第1步

2、弹出多线样式,选中多线样式,点击修改。

cad多线样式画墙怎么设置第2步

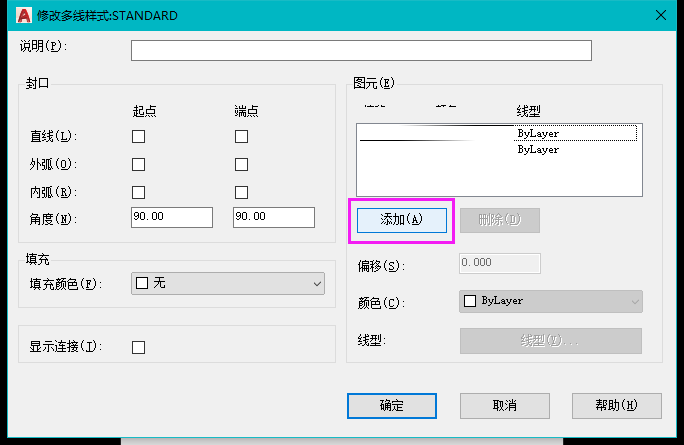

3、现在只有二个偏移图元,点击添加。

cad多线样式画墙怎么设置第3步

4、添加四个后,都把参数改成,40,120,-40,-120,点击确定。

cad多线样式画墙怎么设置第4步

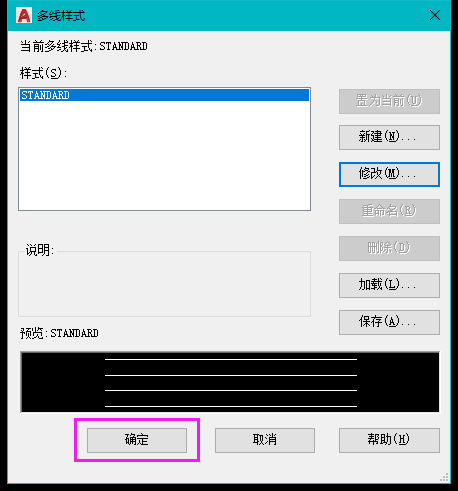

5、设置好后,点击确定。

cad多线样式画墙怎么设置第5步
