cad中er是什么命令怎么使用
时间:2023-08-10 21:30:22  作者:彭老师

cad中er是打开外部参照命令,怎么使用er命令呢,具体的使用方法,请阅读下面的图文教程。

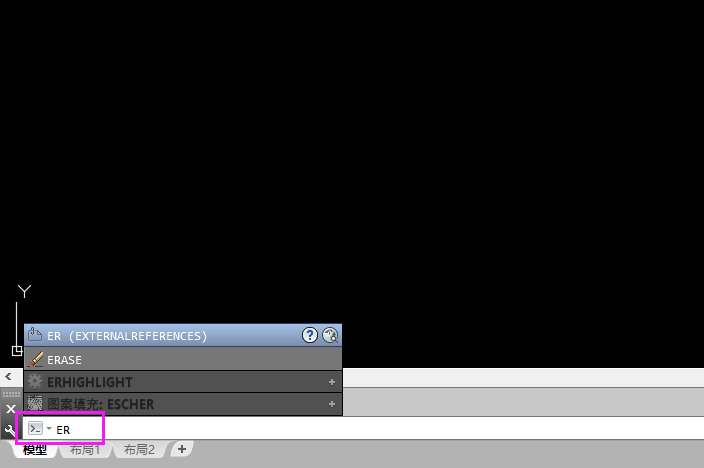

1、打开CAD软件,在命令栏上,输入ER命令,空格。

cad中er是什么命令怎么使用第1步

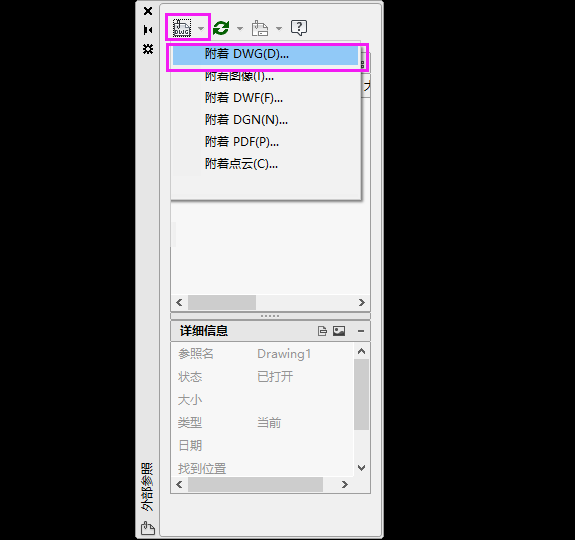

2、弹出外部参照,点击打开文件,选择附着DWG文件。

cad中er是什么命令怎么使用第2步

3、选择电脑中的DWG文档,点击打开。

cad中er是什么命令怎么使用第3步

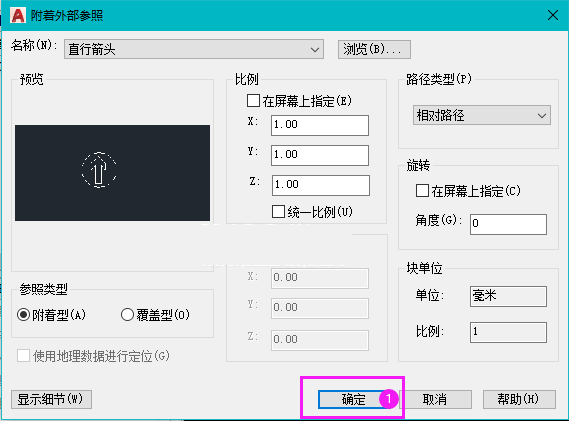

4、设置好相关的参数,点击确定。

cad中er是什么命令怎么使用第4步

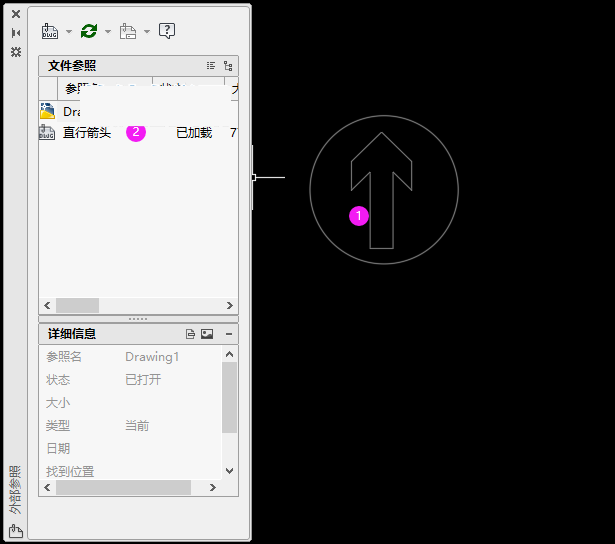

5、点击空白处,这样打开外部附件。在参考面板上也有。

cad中er是什么命令怎么使用第5步
