cad中al命令怎么用
时间:2023-08-11 13:28:16  作者:彭老师

下面给大家介绍的是cad中al命令怎么用的方法,具体操作步骤如下:

1、打开CAD软件,绘制下面图中的二个形状,效果如下:

cad中al命令怎么用第1步

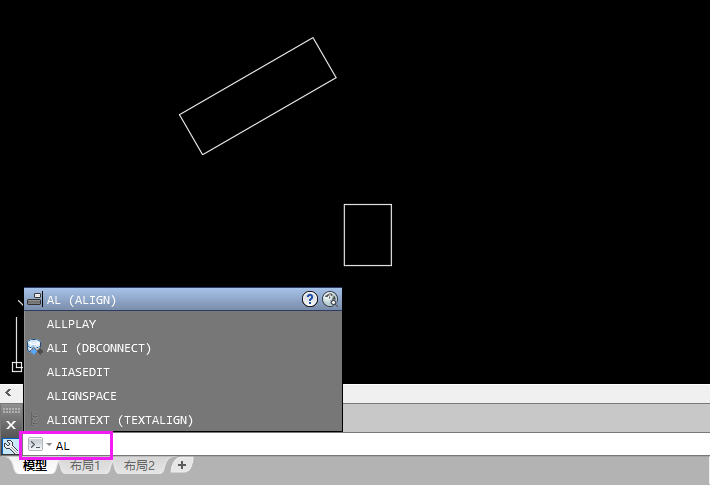

2、在CAD命令栏上,输入AL命令。空格。

cad中al命令怎么用第2步

3、ALIGN选择对象,选择小矩形。空格,效果如下:

cad中al命令怎么用第3步

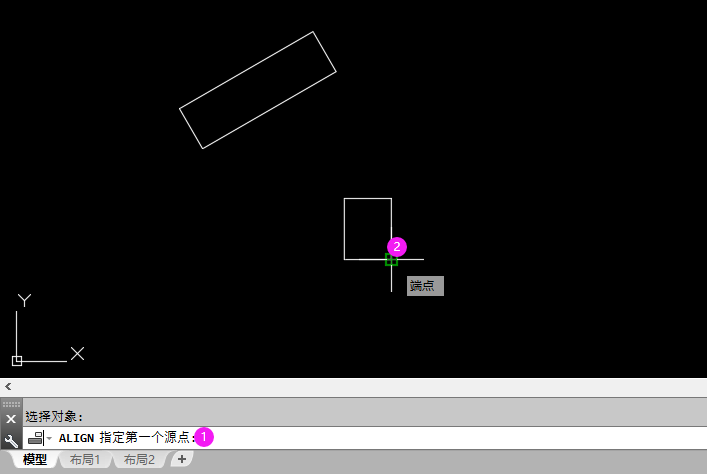

4、指定第一个源点,选择小矩形端点。效果如下:

cad中al命令怎么用第4步

5、ALIGN指定第一个目标点,选大矩形上面的端点。

cad中al命令怎么用第5步

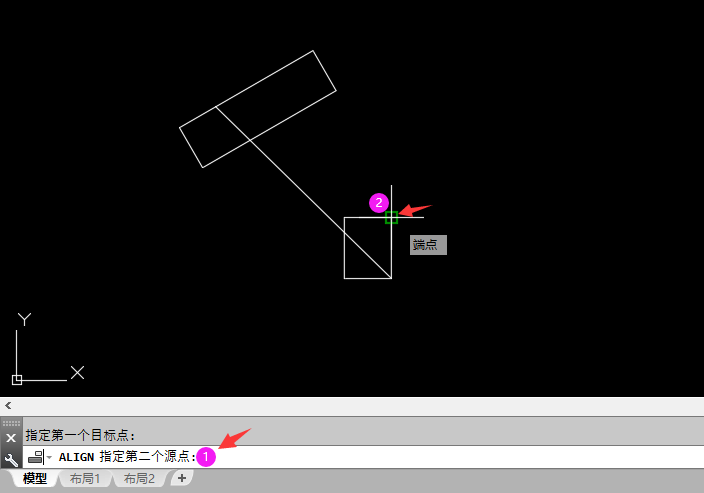

6、ALIGN指定第二个源点,点击小矩形上面的一点。效果如下:

cad中al命令怎么用第6步

7、再点击大矩形上面的一点,效果如下:

cad中al命令怎么用第7步

8、空格后,点击否。效果如下:

cad中al命令怎么用第8步

9、这样小矩形对齐了大矩形,效果如下:

cad中al命令怎么用第9步
