xc在cad中是什么命令怎么使用
时间:2023-08-11 13:32:56  作者:彭老师

XC在CAD中是什么命令呢?是剪裁工具,全称命令是XCLIP。怎么使用呢,具体使用方法如下:

xc在cad中的使用方法:

1、打开CAD软件,创建图案后并进行生成块。只有块才能用这个功能。

xc在cad中是什么命令怎么使用第1步

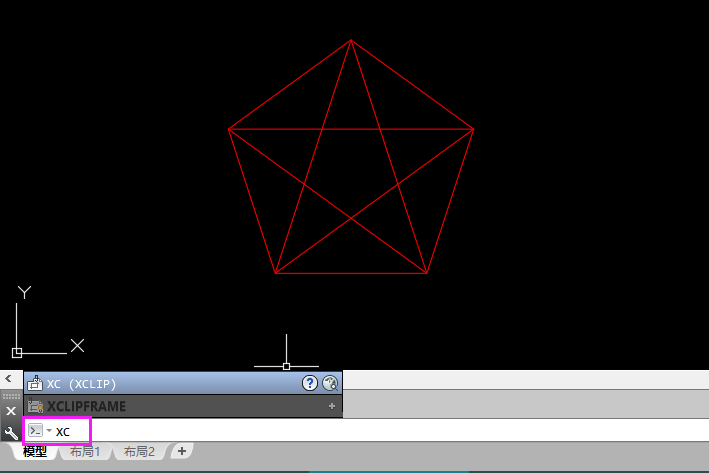

2、在CAD命令栏上,输入XC命令,空格。效果如下:

xc在cad中是什么命令怎么使用第2步

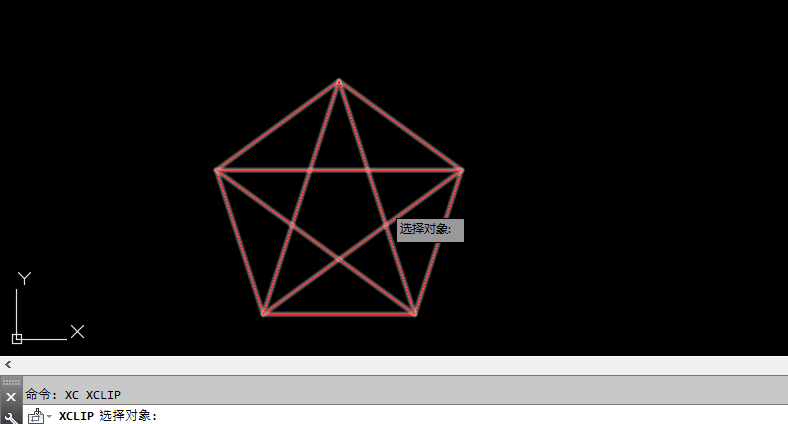

3、XCLIP选择对象,选择块对象。效果如下:

xc在cad中是什么命令怎么使用第3步

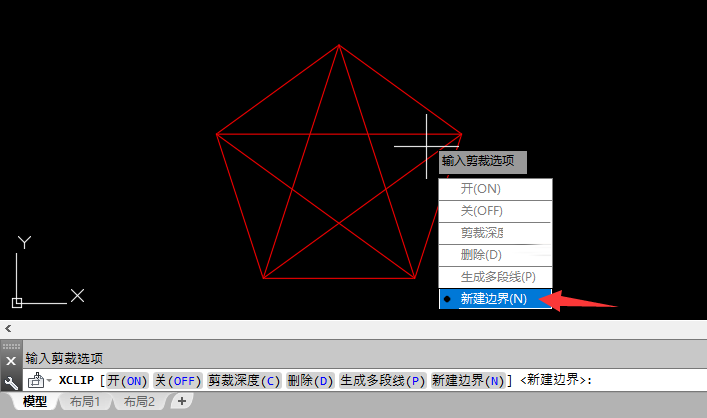

4、点击新建边界。效果如下:

xc在cad中是什么命令怎么使用第4步

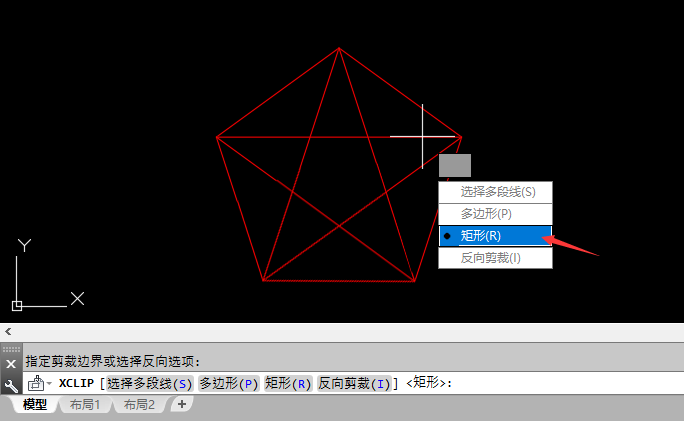

5、然后再点击矩形,效果如下:

xc在cad中是什么命令怎么使用第5步

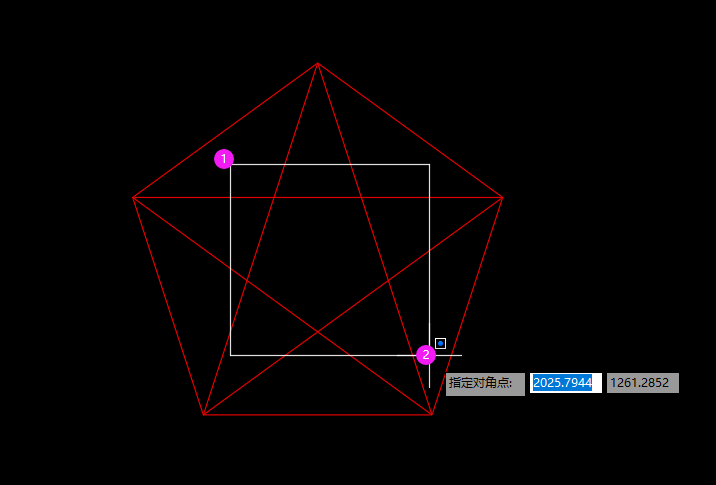

6、绘制一个矩形出来,效果如下:

xc在cad中是什么命令怎么使用第6步

7、这样图形就裁剪在矩形中。效果如下:

xc在cad中是什么命令怎么使用第7步
