CAD2020关于偏移对象
时间:2021-08-23 08:39:03  作者:彭老师

CAD2020关于偏移对象,按照指定的距离创建与选定对象平行或同心的几何对象。

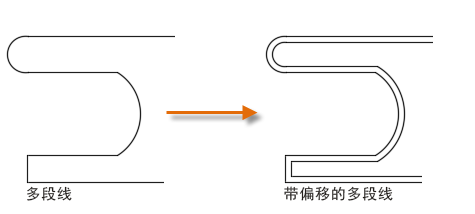

例如,如果偏移圆或圆弧,则会创建更大或更小的圆或圆弧,具体取决于指定为向哪一侧偏移。如果偏移多段线,将生成平行于原始对象的多段线。

CAD2020关于偏移对象-1

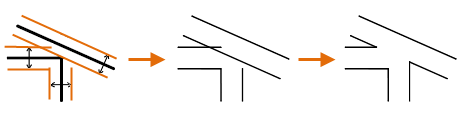

一种有效的绘图技巧是偏移对象,然后修剪或延伸其端点。

CAD2020关于偏移对象-2

使用 OFFSET 偏移大多数几何对象。样条曲线和多段线在偏移距离大于可调整的距离时将自动进行修剪。

特殊情况

偏移样条曲线和多段线可以生成复杂的结果。

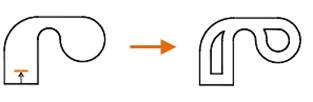

样条曲线和多段线在偏移距离大于可调整的距离时将自动进行修剪。 CAD2020关于偏移对象-3

在某些情况下,可以修剪或删除多段线线段,并且可以对其进行延伸以填充其他线段的间隙。

CAD2020关于偏移对象-4

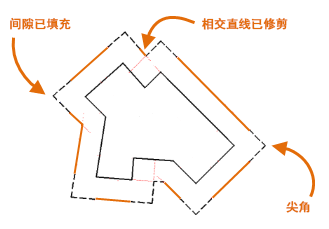

将 OFFSETGAPTYPE 系统变量控制延伸的拐角是锐角、圆角还是倒角。
