CAD2019中CIRCLE命令怎么用
时间:2021-08-27 09:51:56  作者:彭老师

下面给大家介绍的是CAD2019中CIRCLE命令怎么用,希望能帮助大家!

将显示以下提示:


圆心

基于圆心和半径或直径值创建圆。

半径

输入值,或指定点。

例如:

CAD2019中CIRCLE命令怎么用-1

直径

输入值,或指定第二个点。

例如:

CAD2019中CIRCLE命令怎么用-2


三点 (3P)

基于圆周上的三点创建圆。

例如:

CAD2019中CIRCLE命令怎么用-3

相切,相切,相切

创建相切于三个对象的圆。

例如:

CAD2019中CIRCLE命令怎么用-4

两点(2P)

基于直径上的两个端点创建圆。

例如:

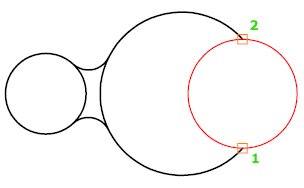

CAD2019中CIRCLE命令怎么用-5

切点、切点、半径

基于指定半径和两个相切对象创建圆。

有时会有多个圆符合指定的条件。程序将绘制具有指定半径的圆,其切点与选定点的距离最近。

例如:

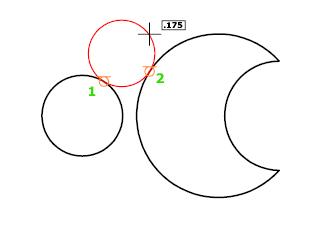

CAD2019中CIRCLE命令怎么用-6
