CAD2019中HATCH命令是什么意思
时间:2021-08-27 09:59:07  作者:彭老师

下面给大家分享的是CAD2019中HATCH命令是什么意思的解答,希望能帮助到大家!

使用填充图案、实体填充或渐变填充来填充封闭区域或选定对象。

CAD2019中HATCH命令是什么意思-1

如果功能区处于活动状态,将显示“图案填充创建”上下文选项卡。如果功能区处于关闭状态,将显示“图案填充和渐变色”对话框。如果您希望使用“图案填充和渐变色”对话框,请将 HPDLGMODE 系统变量设置为 1。

如果在命令提示下输入 -HATCH,将显示选项。

注:
  1. 要避免内存和性能问题,在单个图案填充操作中创建的图案填充线的最大数目是有限的。但可以使用 HPMAXLINES 系统变量来更改图案填充线的最大数目。
  2. 要保持带有非连续性图案填充线的图案填充的性能,请选择预定义的填充图案,而不是加载和设置非连续性的线型。从基于 AutoCAD 2015 的产品开始,HPLINETYPE 系统变量默认禁用图案填充中非连续性线型的显示。
  3. 要控制对象捕捉是否忽略图案填充对象,请为 OSOPTIONS 系统变量增加或减去 1。

从多个方法中进行选择以指定图案填充的边界。

  1. 指定对象封闭的区域中的点。
  2. 选择封闭区域的对象。
  3. 使用 -HATCH 绘图选项指定边界点。
  4. 将填充图案从工具选项板或设计中心拖动到封闭区域。
CAD2019中HATCH命令是什么意思-2

将显示以下提示:

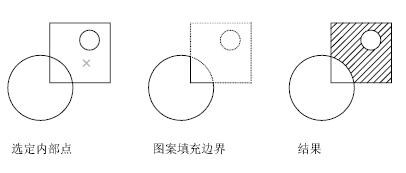

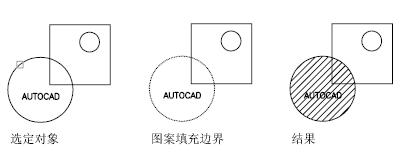

拾取内部点根据围绕指定点构成封闭区域的现有对象来确定边界。 CAD2019中HATCH命令是什么意思-3 选择对象根据构成封闭区域的选定对象确定边界。 CAD2019中HATCH命令是什么意思-4 删除边界(仅当从“图案填充和渐变色”对话框中添加图案填充时可用)

删除在当前活动的 HATCH 命令执行期间添加的填充图案。单击要删除的图案。

添加边界(仅当从“图案填充和渐变色”对话框中添加图案填充时可用)

退出“删除边界”模式,以便您可以再次添加填充图案。

放弃删除您使用当前活动的 HATCH 命令插入的最后一个填充图案。设置打开“图案填充和渐变色”对话框,您可以在其中更改设置。
