CAD2020中SCALE命令是什么意思怎么用?
时间:2021-08-28 10:43:46  作者:彭老师

下面给大家介绍的是CAD2020中SCALE命令是什么意思怎么用?它的意思是放大或缩小选定对象,使缩放后对象的比例保持不变。

1、放大或缩小选定对象,使缩放后对象的比例保持不变。

CAD2020中SCALE命令是什么意思怎么用?-1 SCALE命令图标。

2、要缩放对象,请指定基点和比例因子。基点将作为缩放操作的中心,并保持静止。比例因子大于 1 时将放大对象,比例因子介于 0 和 1 之间时将缩小对象。

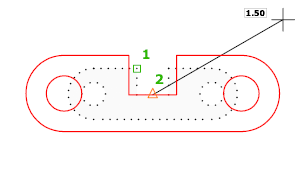

CAD2020中SCALE命令是什么意思怎么用?-2

3、将显示以下提示:

(1)选择对象指定要调整其大小的对象。基点指定缩放操作的基点。

(2)指定的基点表示选定对象的大小发生改变(从而远离静止基点)时位置保持不变的点。

注: 当使用具有注释性对象的 SCALE 命令时,对象的位置将相对于缩放操作的基点进行缩放,但对象的尺寸不会更改。

4、比例因子:

按指定的比例放大选定对象的尺寸。大于 1 的比例因子使对象放大。介于 0 和 1 之间的比例因子使对象缩小。还可以拖动光标使对象变大或变小。

5、复制:

创建要缩放的选定对象的副本。

6、参照:

按参照长度和指定的新长度缩放所选对象。
