cad怎么把圆变成半圆
时间:2023-08-12 12:28:22  作者:彭老师

下面给大家介绍的是cad怎么把圆变成半圆的方法与步骤,只要用打断工具就可以完成,希望能帮助到大家!

cad怎么把圆变成半圆的方法:

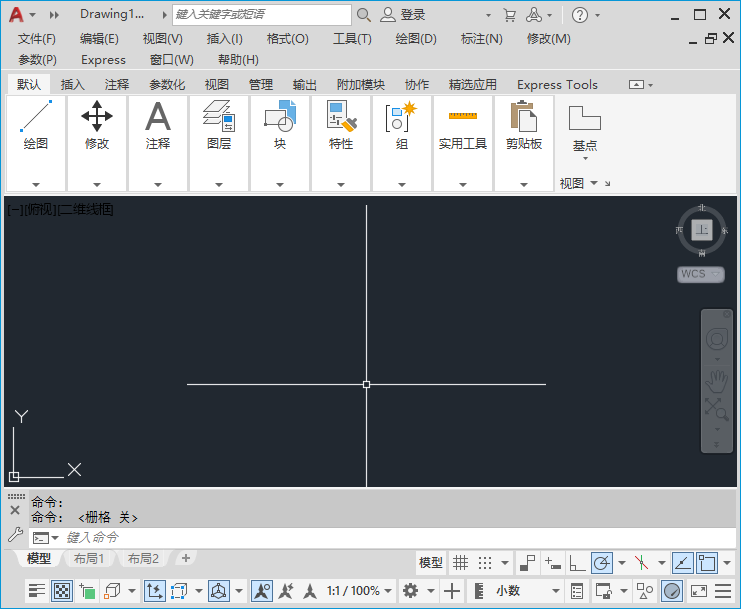

1、打开CAD2022软件。效果如下:

cad怎么把圆变成半圆第1步

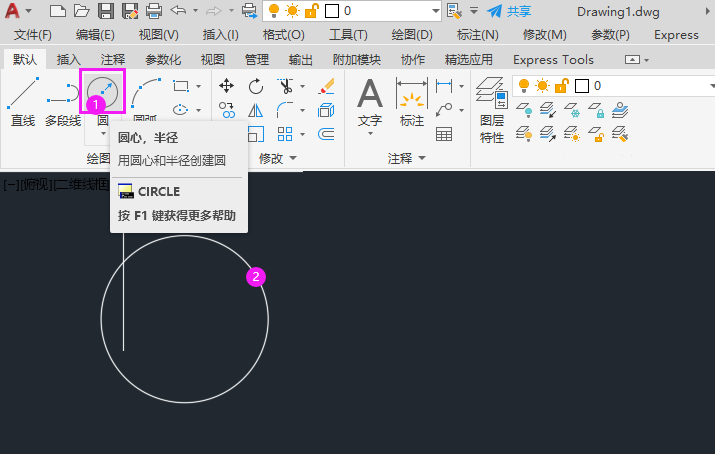

2、点击圆形工具,绘制一个圆形出来。效果如下:

cad怎么把圆变成半圆第2步

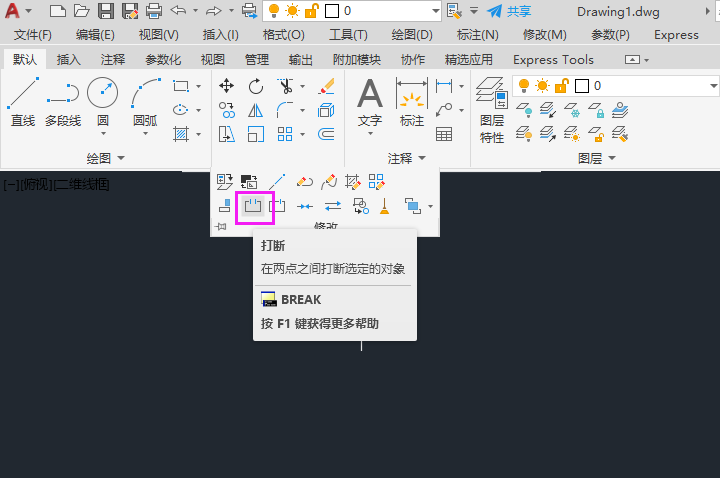

3、点击修改中的打断工具,效果如下:

cad怎么把圆变成半圆第3步

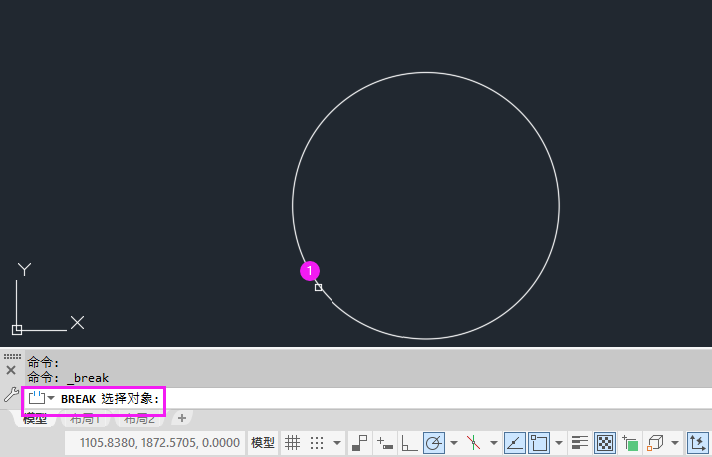

4、BREAK选择对象,选择圆形。如下图:

cad怎么把圆变成半圆第4步

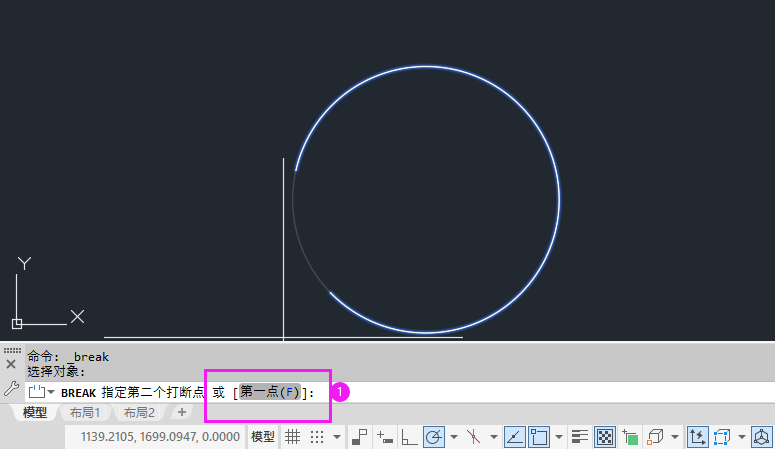

5、点击第一点。或是输入F空格。

cad怎么把圆变成半圆第5步

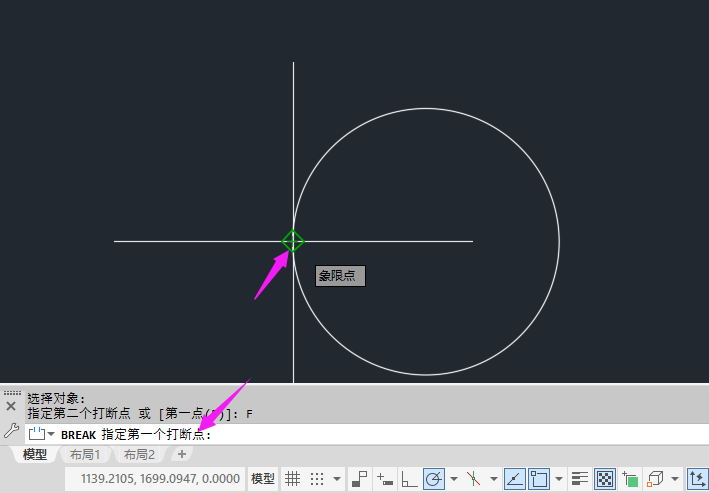

6、指定第一个打断点,选择圆的象限点。

cad怎么把圆变成半圆第6步

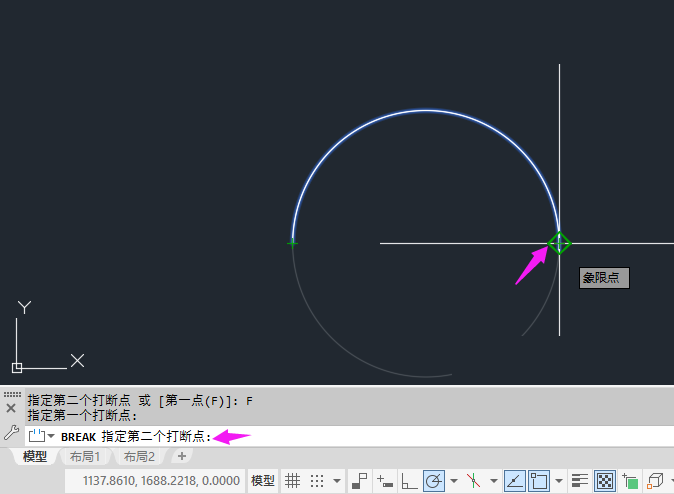

7、第二个打断点,再选择象限点。

cad怎么把圆变成半圆第7步

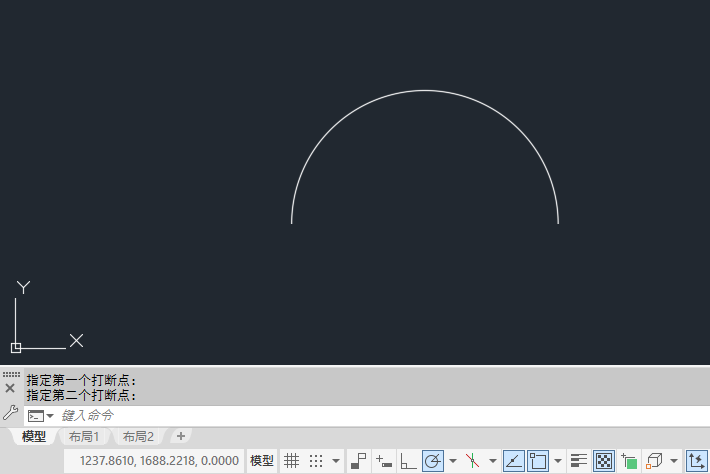

8、这样CAD把圆变成了半圆。效果如下:

cad怎么把圆变成半圆第8步
