cad两圆的外切圆弧怎么修剪
时间:2023-08-12 12:30:53  作者:彭老师

下面给大家分享的是cad两圆的外切圆弧怎么修剪的方法与步骤,用TR修剪命令即可,希望能帮助到大家!

cad两圆的外切圆弧怎么修剪的方法:

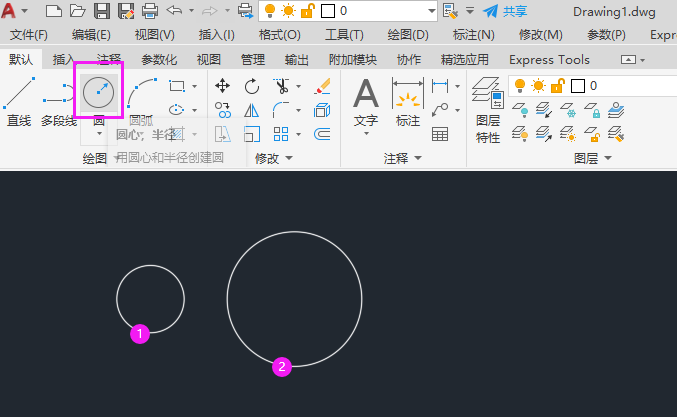

1、打开CAD软件,使用圆形工具,绘制二个圆出来。

cad两圆的外切圆弧怎么修剪第1步

2、再点击圆工具的相切、相切、圆工具。

cad两圆的外切圆弧怎么修剪第2步

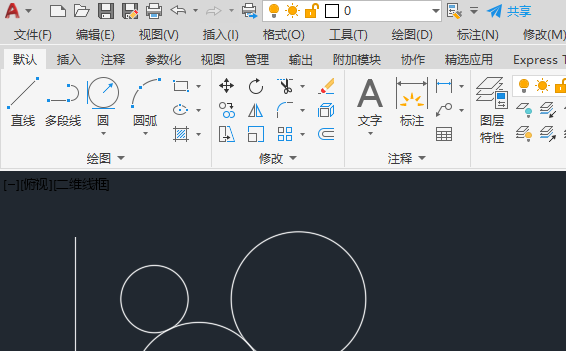

3、然后在两圆外面画相切圆。效果如下:

cad两圆的外切圆弧怎么修剪第3步

4、然后点击修剪工具。效果如下:

cad两圆的外切圆弧怎么修剪第4步

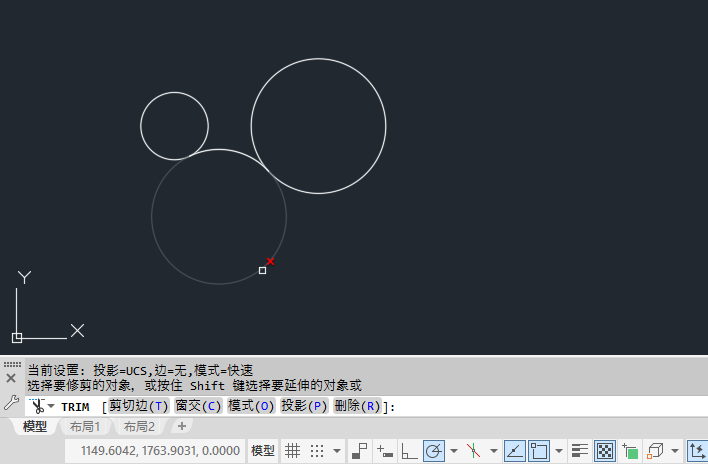

5、选择要修剪的部分。效果如下:

cad两圆的外切圆弧怎么修剪第5步

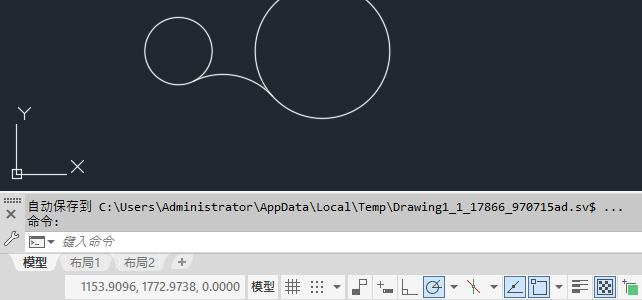

6、这样完成了外切圆弧的修剪。

cad两圆的外切圆弧怎么修剪第6步
