CAD两点法是什么意思?
时间:2021-12-12 09:47:07  作者:彭老师

CAD两点法是什么意思?另一种方法需要执行两个步骤,当您不希望将编号添加在一起时,通常会使用该方法。这是指定移动和复制对象的现有距离的好方法。

两点法

1、另一种方法需要执行两个步骤,当您不希望将编号添加在一起时,通常会使用该方法。

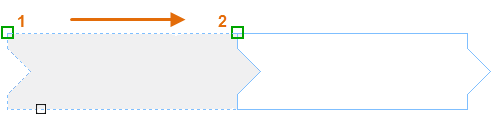

2、以前,您需要启动 COPY 命令并选择瓷砖,但此次还需要单击两个端点,如下所示。这两个点还可定义距离和方向。

CAD两点法是什么意思?-1

3、接下来,若要在瓷砖之间添加 1/8" 的间距,请单击“移动”工具或在“命令”窗口中输入 M。

4、MOVE 命令类似于 COPY 命令。选择新复制的瓷砖,然后按 Enter 键或空格键。

5、像以前一样,单击绘图区域中的任意位置,然后将光标移动到右侧。输入距离 1/8 或 0.125。

提示: 定义距离和方向的这两个点无需位于要复制或移动的对象上。您可以使用在模型中的任意位置指定的两个点。

例如,输入 MOVE 命令。使用选择方法选择矩形 (1) 中的对象。指定基点 (2) 和第二点 (3) 以确定移动的距离和方向。按空格键或 Enter 键以查看结果。

CAD两点法是什么意思?-2

由图中的 2 和 3 处的端点确定的距离和方向将应用到右侧的矩形。这是指定移动和复制对象的现有距离的好方法。
