| CAD怎么使用块插入工具？在“常用”选项卡中单击“插入”，然后单击“来自库的块”。这将启动 BLOCKSPALETTE 命令。 |
|

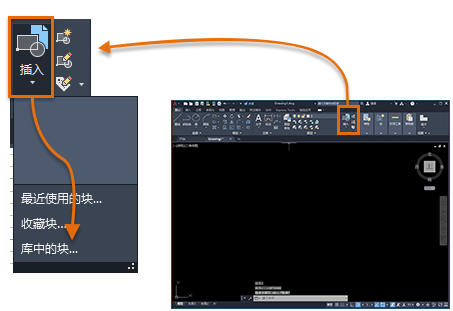

要开始使用“块”选项板，请按照以下步骤操作： 在“常用”选项卡中单击“插入”，然后单击“来自库的块”。这将启动 BLOCKSPALETTE 命令。

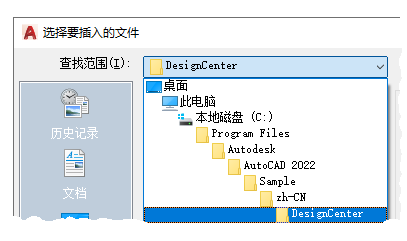

单击“浏览”按钮以显示文件夹或文件选择对话框。

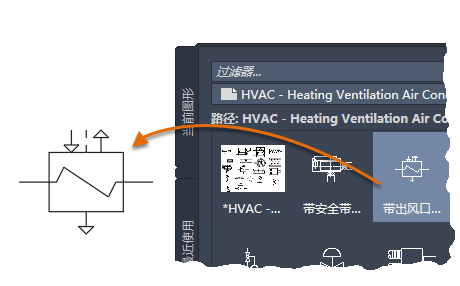

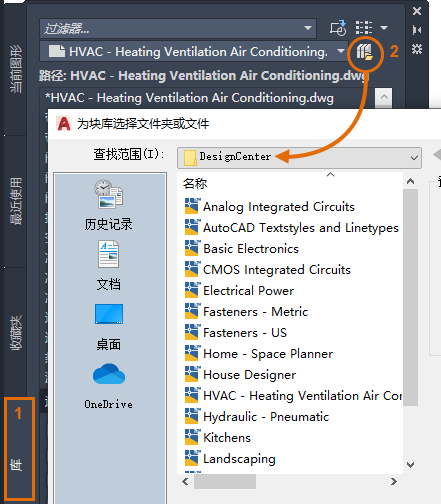

 此操作会将选定的块定义从块库图形复制到当前图形中，并插入块参照。 现在，插入其他块参照的速度将更快。若要指定其他图形文件，请使用之前所述的“浏览”控件。 要从“DesignCenter”文件夹中选择其他库图形， 请确保“库”选项卡为当前选项卡 (1)，然后单击“文件导航”按钮 (2)。

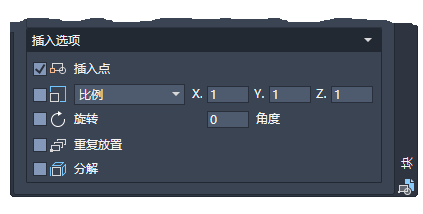

注： 也可以直接导航到要作为块插入的图形文件。  提示： “块”选项板底部的默认选项通常都可接受，但可以尝试使用它们来了解可能要使用的选项。  请注意，下一次在功能区上单击“插入”时，该库将显示当前图形中存储的所有块定义。 可以在库中快速单击这些块并将其放置到图形中。  此外，请熟悉“块”选项板选项卡。 “当前图形”选项卡仅显示当前图形中的所有块定义。 “最近使用”选项卡显示最近在当前和以前任务中插入或创建的块定义。这些块可能来自各种图形。 “收藏夹”选项卡会显示已复制到此选项卡的块。要将块复制到“收藏夹”选项卡，请在其他一个选项卡上的块上单击鼠标右键，然后选择“复制到收藏夹”。 |
