CAD管理图形中的块定义和数据
时间:2023-08-13 11:36:08  作者:彭老师

CAD管理图形中的块定义和数据,在特殊情况下,可以直接在当前图形中创建、删除和修改块定义。

管理图形中的块定义和数据(可选)

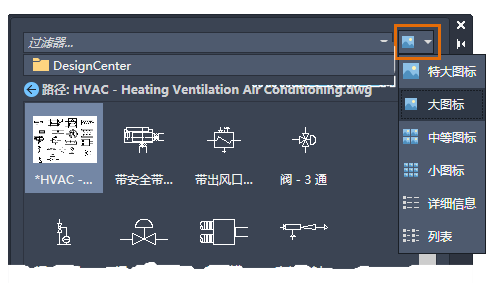

CAD管理图形中的块定义和数据第1步

在特殊情况下,可以直接在当前图形中创建、删除和修改块定义。

  1. 使用 PURGE 命令从图形中删除未使用的块定义。清理未使用的块定义的图形可以减小图形的大小。只可以清理图形中未由任何块参照使用的块定义。
  2. 使用 BLOCK 命令直接在当前图形中创建新的块定义。如果需要该图形独有的块,或者如果要创建包含一系列相关块定义的块库图形,则创建块定义将非常有用。
  3. 使用 EXPLODE 命令将块参照分解为其组成对象。分解块参照可轻松使用 BLOCK 命令定义新版本的块定义,或使用 WBLOCK 命令将生成的对象保存到新的图形文件。
提示: 块定义还可以包含称为 块属性的对象,这些对象可以存储诸如零件号、供应商名称和成本之类的信息。可以提取块属性数据并将其导出到表格、明细表或外部文件。某些称为 “动态块”的块可能会动态地更改其外观,具体取决于关联的数据、位置或所选择的选项。
