建议和推荐摘要
通常使用几种不同方法来保存和组织块定义。
-
为每个要使用的块创建单个图形文件。将这些图形文件保存在包含相关图形文件的族的文件夹中。
-
创建名为块库图形的图形文件。每个图形都包含一系列相关块定义。将块库图形插入到当前图形中时,当前图形即可使用在该图形中定义的所有块。
-
将标题栏和常用符号的块定义包含在图形样板文件中,以使它们在开始新图形时立即可用。
-

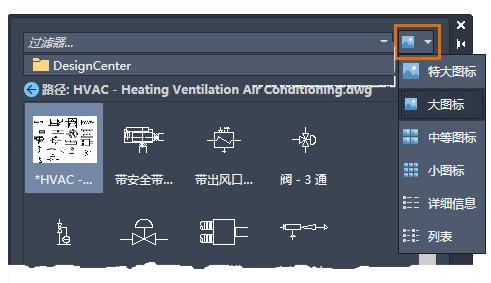

评估哪个块插入工具最适合您的需要:“块”选项版和功能区库、“工具选项板”窗口或 Autodesk 设计中心。
提示: 您可以使用联机访问从商业供应商和提供商的网站下载 AutoCAD 图形文件。该选项可以节省您大量时间,但请始终检查以确保正确绘制这些图形以及进行缩放。 |
