CAD2022创建新视口是什么意思
时间:2023-08-13 12:29:50  作者:彭老师

可以使用 MVIEW(制作视图)命令的“新建”选项,在图纸空间中创建其他布局视口。使用多个布局视口,可以按相同或不同的比例显示模型空间的不同视图。

创建新视口

可以使用 MVIEW(制作视图)命令的“新建”选项,在图纸空间中创建其他布局视口。使用多个布局视口,可以按相同或不同的比例显示模型空间的不同视图。

  1. 通过布局选项卡,在“命令”窗口中输入 MVIEW 并选择“新建”选项。

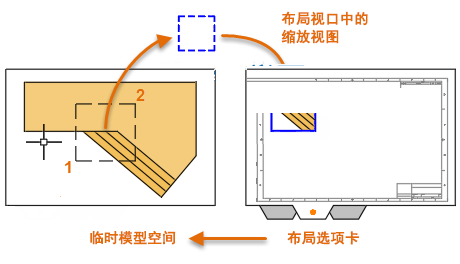

  2. 会暂时显示模型空间的最大化视图,您可以单击两个点(如图所示)来定义一个区域。
  3. 返回到布局,单击鼠标右键以显示比例列表,然后单击要使用的比例。
  4. 单击某一位置以放置包含缩放视图的新布局视口。
CAD2022创建新视口是什么意思第1步

5.如果您在以后需要设置其他比例,则选择布局视口并单击三角形比例夹点。此操作将显示可从中选择的比例列表。

CAD2022创建新视口是什么意思第2步

默认情况下,缩放视口将自动锁定,以防止意外缩放或平移,从而更改比例或剪裁边界。可通过以下方式锁定和解锁布局视口:选择布局视口,单击鼠标右键以显示快捷菜单,然后依次选择“显示锁定”>“启用”或“禁用”。

注: 根据草图约定的要求,非连续线型中的虚线和空格会始终以相同的长度显示,而不管布局视口的比例如何。如果更改布局视口的比例,需要输入 REGENALL 来立即更新显示。
