cad标注虚线怎么设置
时间:2023-08-14 16:58:17  作者:彭老师

大家介绍cad标注虚线怎么设置,具体操作过程步骤如下:

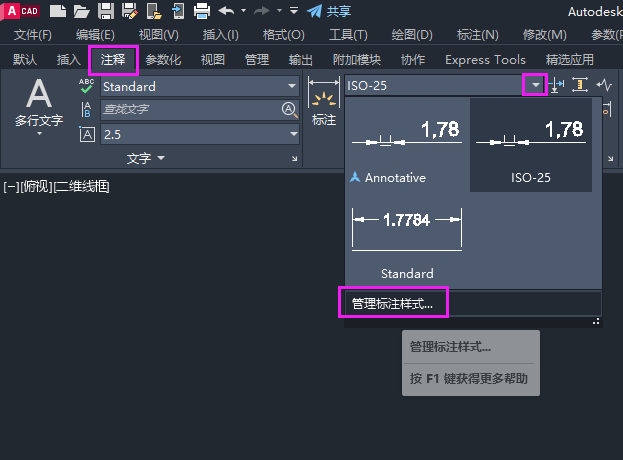

第1步、点击注释里面的标注,再点击管理标注样式。如下图:

cad标注虚线怎么设置第1步

第2步、弹出【标注样式管理器】,点击修改。

cad标注虚线怎么设置第2步

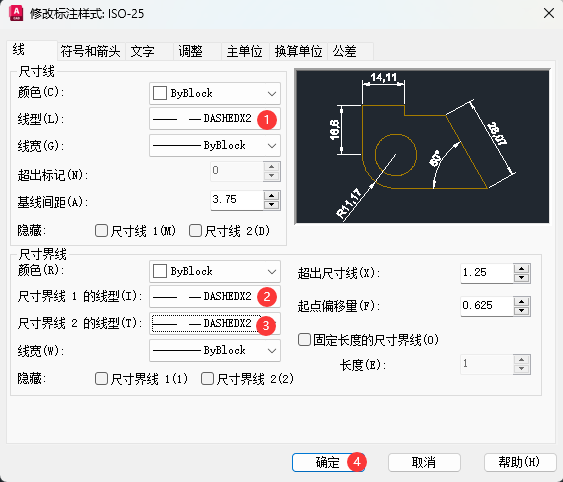

第3步、线里面有三个线型要设置虚线。点击确定。

cad标注虚线怎么设置第3步

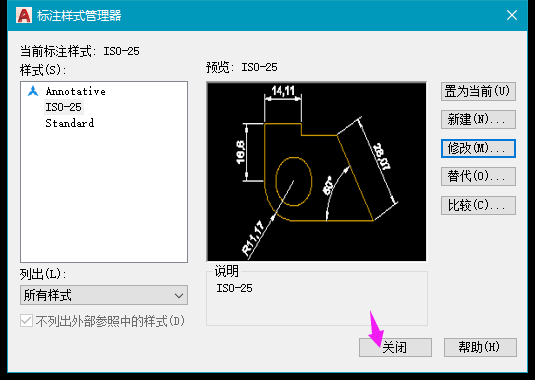

第4步、点击关闭,即可。

cad标注虚线怎么设置第4步

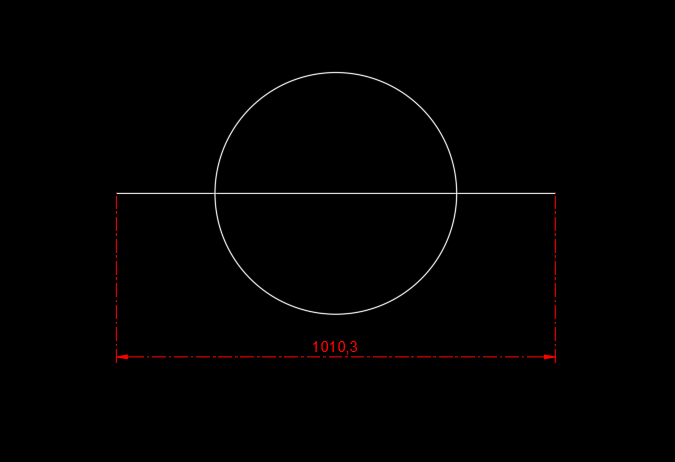

第5步、这样cad标注虚线就完成了。

cad标注虚线怎么设置第5步
