cad矩形怎么倒圆角
时间:2023-08-14 18:56:47  作者:彭老师

下面给大家分享的是cad矩形怎么倒圆角的方法,具体操作过程步骤如下:

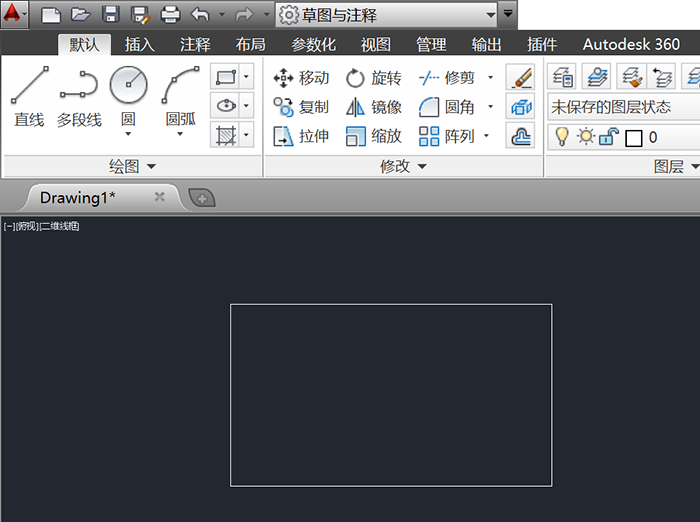

第1步、打开CAD软件,绘制一个矩形出来。如下图:

cad矩形怎么倒圆角第1步

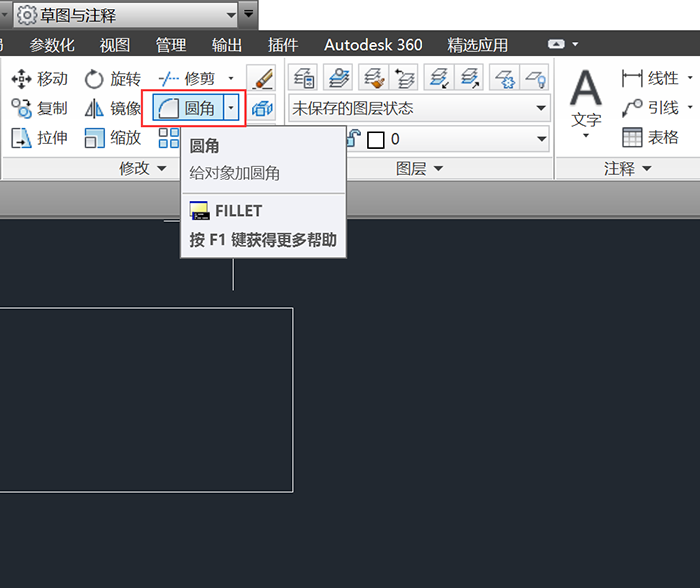

第2步、点击修改菜单里面的圆角工具,或是输入F命令,空格。

cad矩形怎么倒圆角第2步

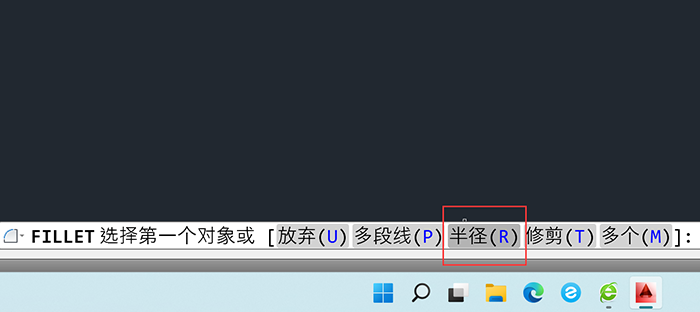

第3步、然后点击【半径R】,

cad矩形怎么倒圆角第3步

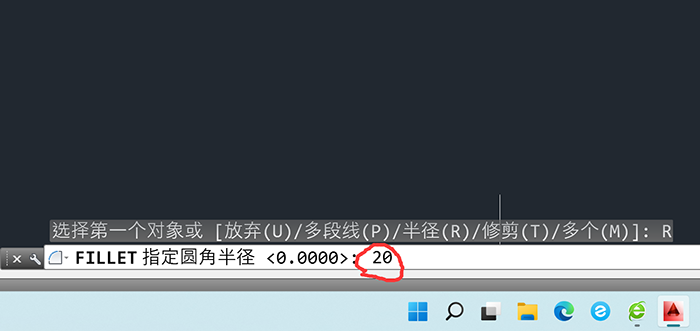

第4步、设置圆角半径,如输入20,空格。

cad矩形怎么倒圆角第4步

第5步、选择要倒圆角的第一条边,如下图:

cad矩形怎么倒圆角第5步

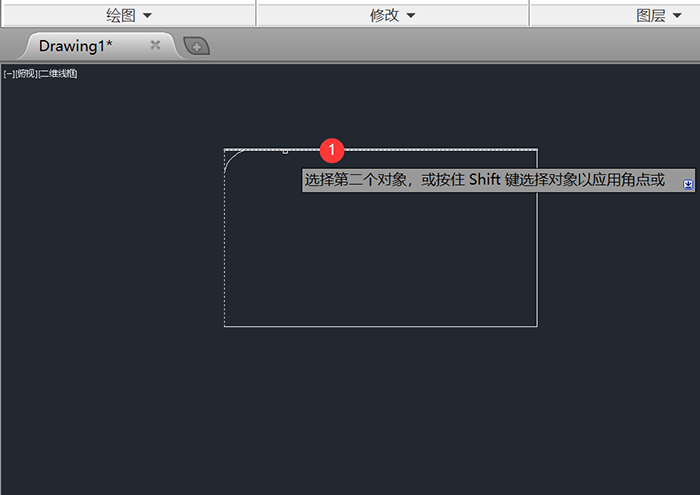

第6步、再选择另一条直线,如下图:

cad矩形怎么倒圆角第6步

第7步、这样就完成了矩形的倒圆角。如下图:

cad矩形怎么倒圆角第7步
