CAD三维图怎么拉伸面
时间:2023-07-25 10:09:04  作者:彭老师

下面给大家分享的是CAD三维图怎么拉伸面的方法,具体操作过程步骤如下:

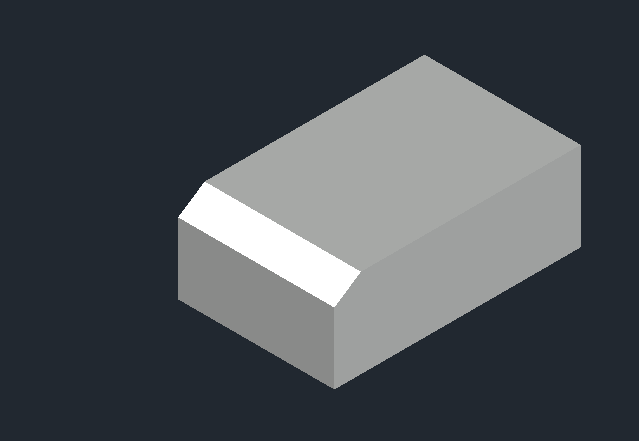

第1步、打开CAD软件,绘制一个三维实例出来,如下图:

CAD三维图怎么拉伸面第1步

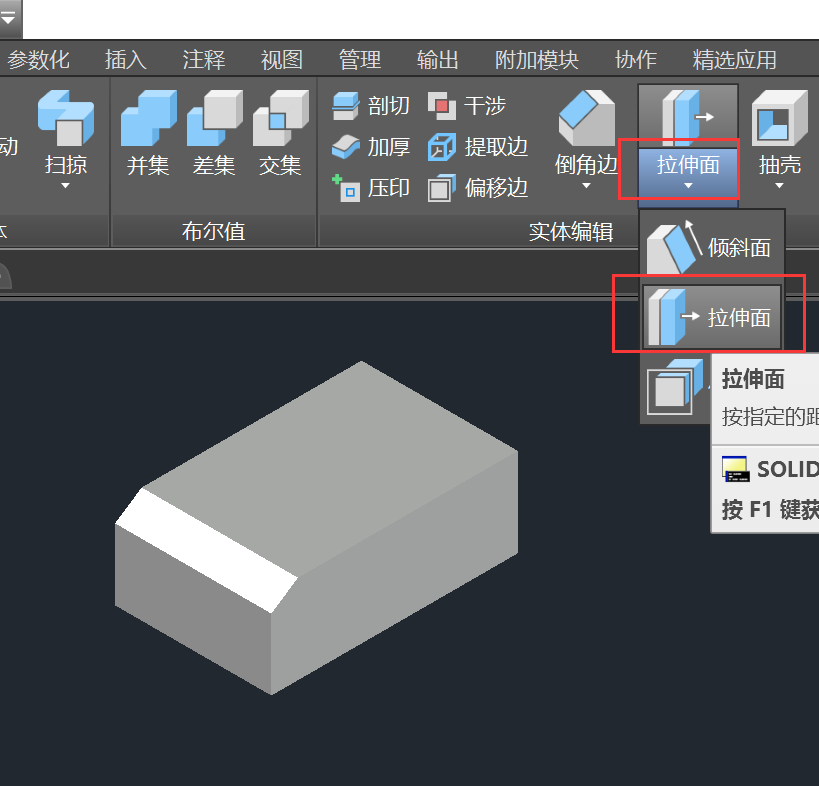

第2步、点击拉伸面工具。如下图:

CAD三维图怎么拉伸面第2步

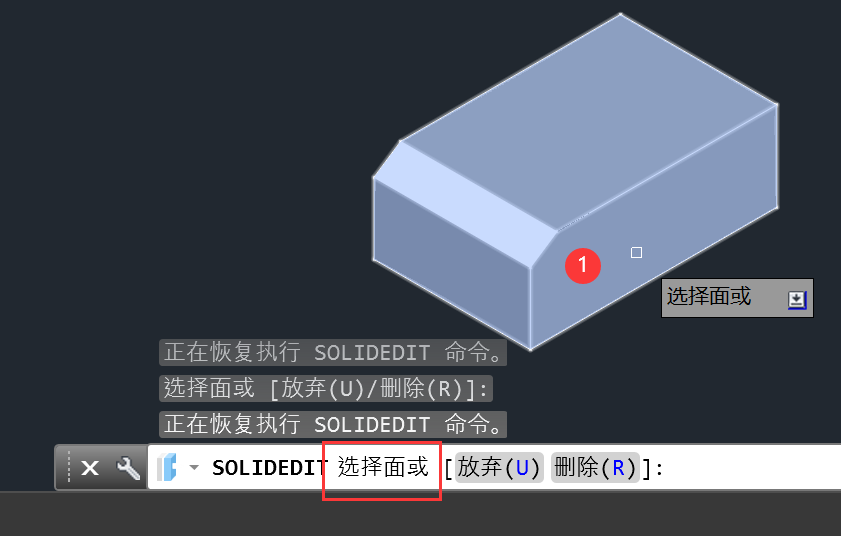

第3步、选择实体的面。如下图:

CAD三维图怎么拉伸面第3步

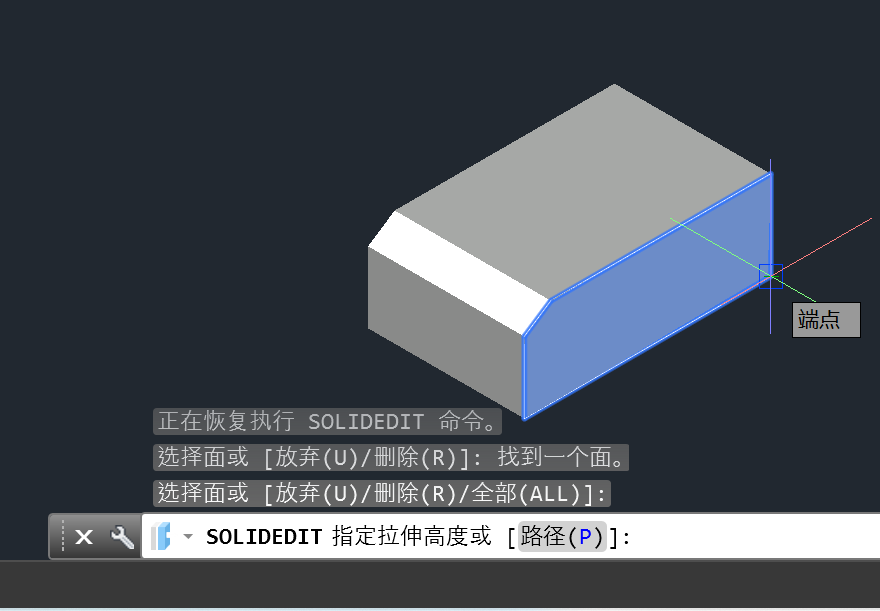

第4步、点击拉伸的起点。如下图:

CAD三维图怎么拉伸面第4步

第5步、设置拉伸的距离,空格,如下图:

CAD三维图怎么拉伸面第5步

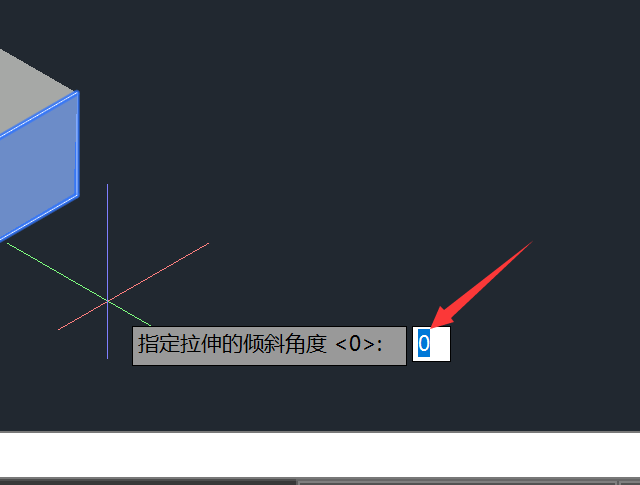

第6步、设置拉伸的斜倾角度,如下图:

CAD三维图怎么拉伸面第6步

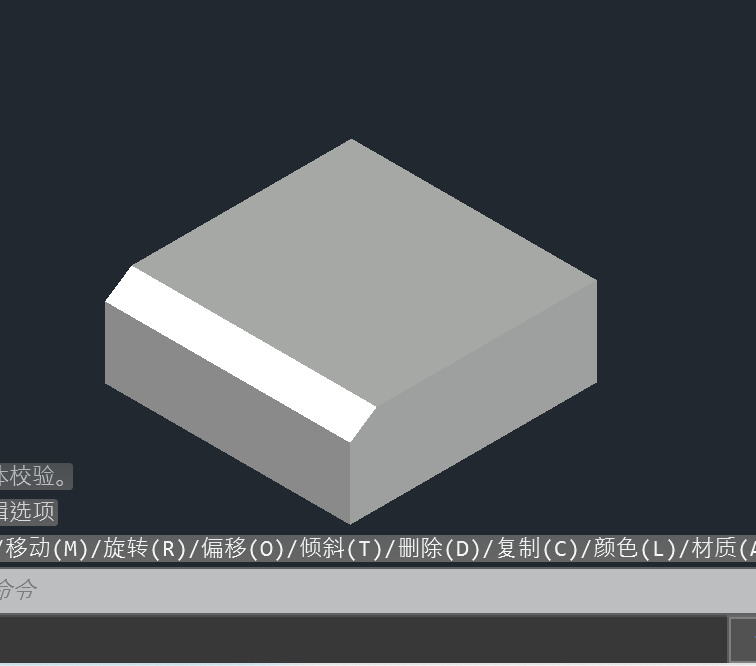

第7步、这样就完成了实体拉伸的处理。

CAD三维图怎么拉伸面第7步
