CAD怎么画压力调节阀图例
时间:2023-07-22 08:33:53  作者:彭老师

CAD怎么画压力调节阀图例?答,使用直线工具与圆形工具绘制,具体操作过程步骤如下:

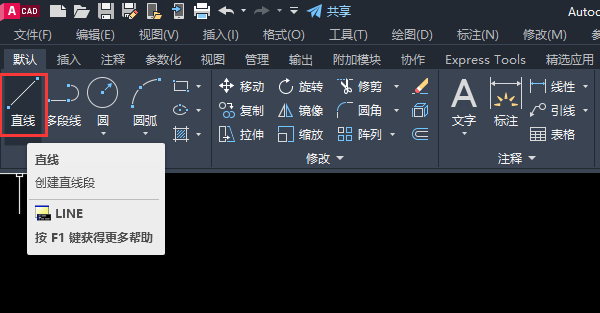

1、打开CAD2023软件,点击直线工具,或是输入LINE命令。空格。

CAD怎么画压力调节阀图例第1步

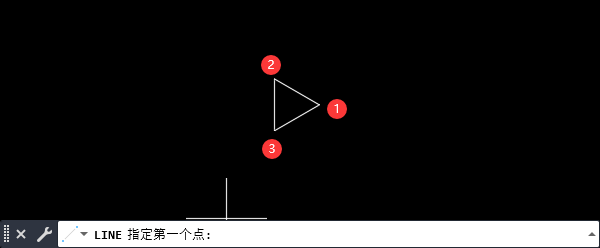

2、然后绘制一个三角形出来。如下图:

CAD怎么画压力调节阀图例第2步

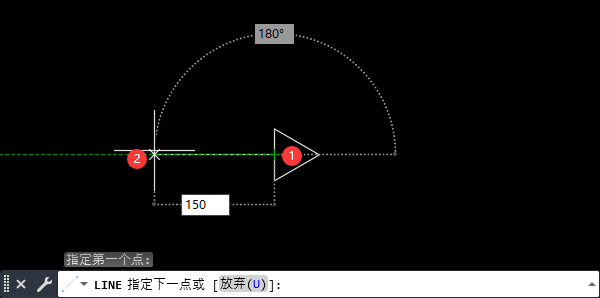

3、然后再绘制一个长度为150直线出来。如下图:

CAD怎么画压力调节阀图例第3步

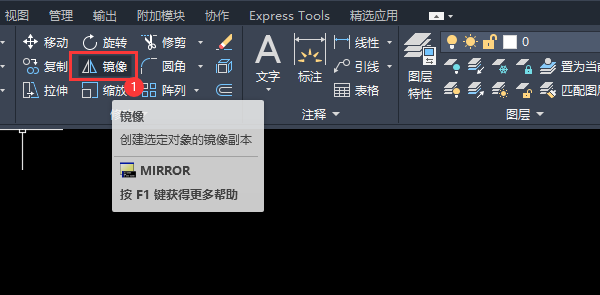

4、然后再点击镜像工具。或是输入MIRROR命令,空格。

CAD怎么画压力调节阀图例第4步

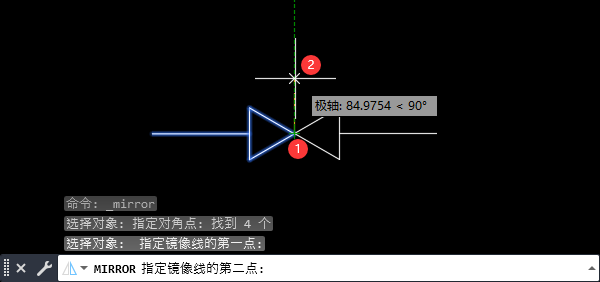

5、然后把图标进行镜像,如下图:

CAD怎么画压力调节阀图例第5步

6、这个很重要,点击否,不删除源对象。

CAD怎么画压力调节阀图例第6步

7、然后再使用圆工具。

CAD怎么画压力调节阀图例第7步

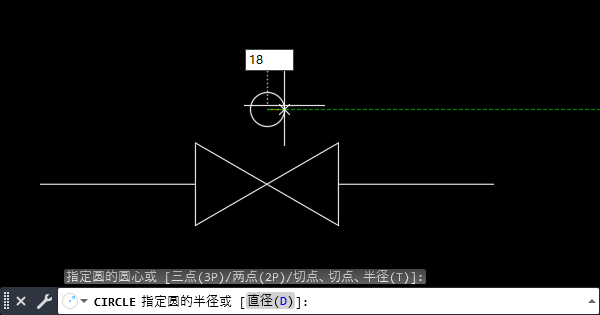

8、绘制一个18半径的小圆。如下图。

CAD怎么画压力调节阀图例第8步

9、然后绘制二条直线,再进行修剪处理。如下图:

CAD怎么画压力调节阀图例第9步

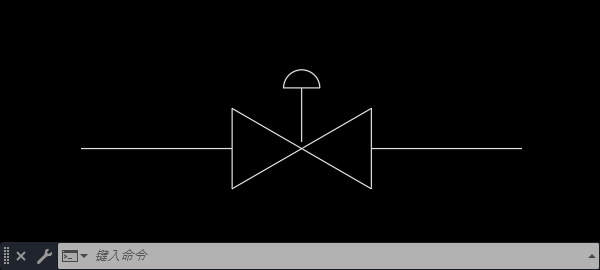

10、这样就完成了CAD画压力调节阀图例。

CAD怎么画压力调节阀图例第10步
