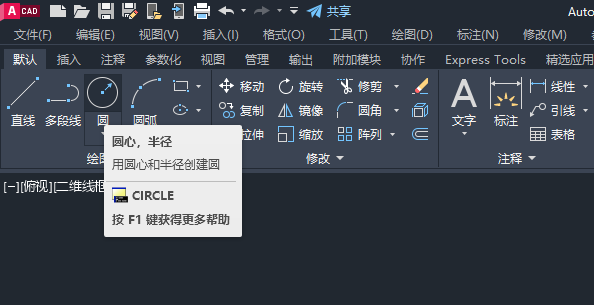

第1步、打开CAD2023软件，点击圆，半径。如下图：

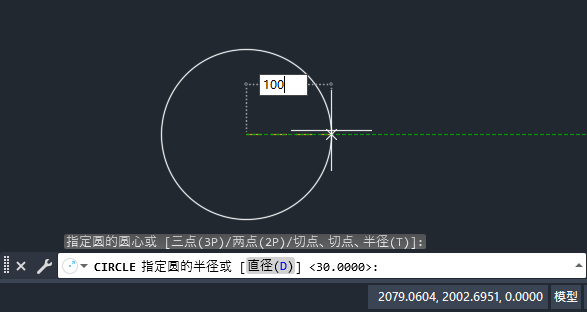

第2步、然后创建一个100的圆形。如下图：

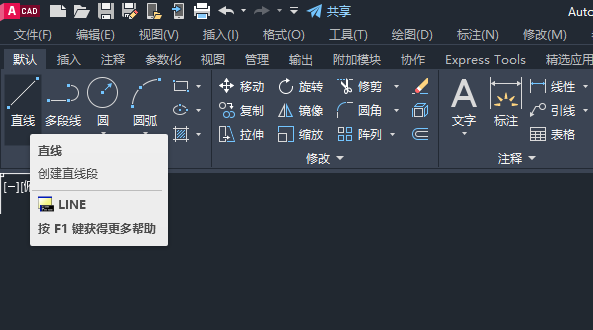

第3步、然后点击直线工具，如下图：

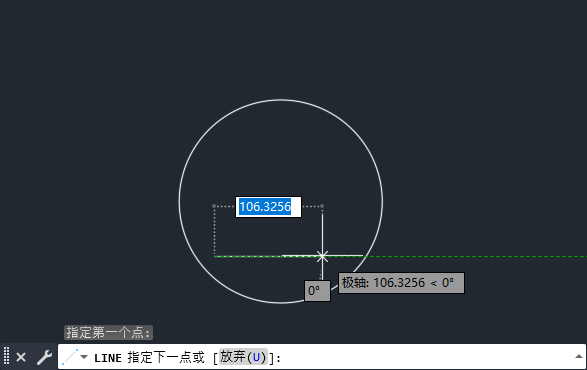

第4步、然后开始创建直线。如下图：

第5步、再绘制斜线出来，如下图：

第6步、同样的方法，再绘制直线。

第7步、然后在里面画一个平行四边形。如下图：

以上就是CAD2023如何画压力垫探测器图例的方法，希望能帮助到大家，更多的CAD教程请关注软件自学网！
