| cad画流程图的箭头的方法，具体操作过程步骤如下，希望能帮助到大家！ |
|
1、打开CAD软件，点击直线工具。或是输入L命令，空格。
2、绘制长80,120的线段。如下图：

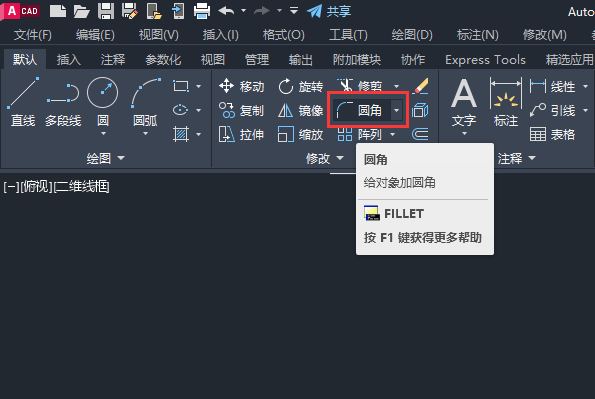

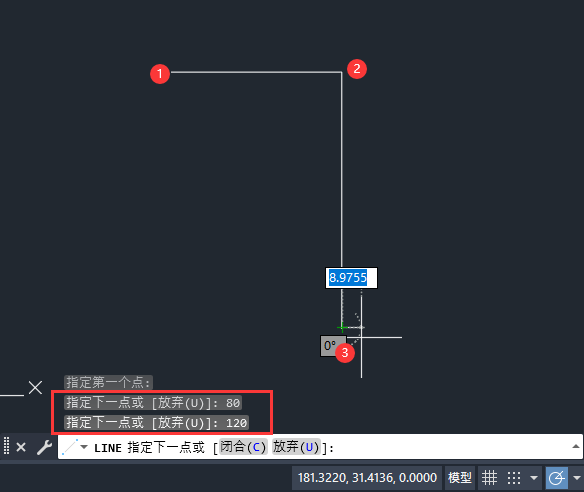

3、点击圆角工具。

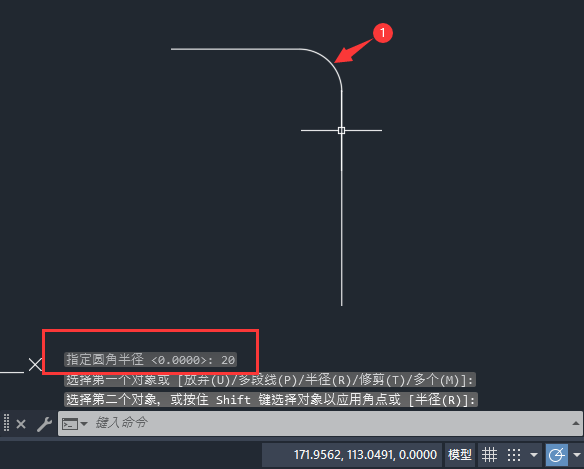

4、进行倒R20的圆角，如下图：
5、点击偏移工具，或是O命令，空格。

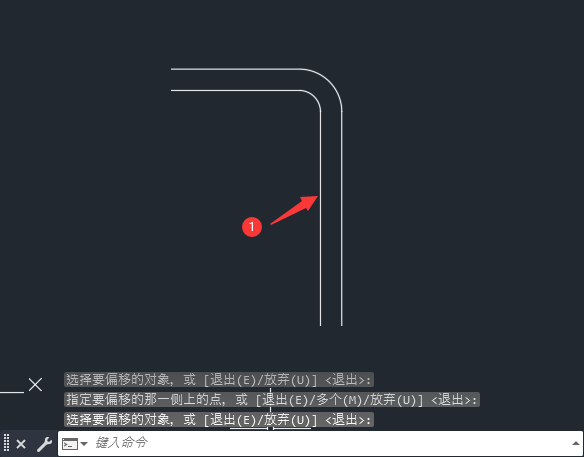

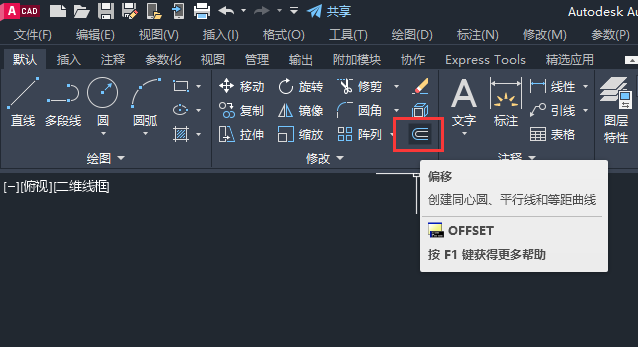

6、然后偏移所有对象，如下图。

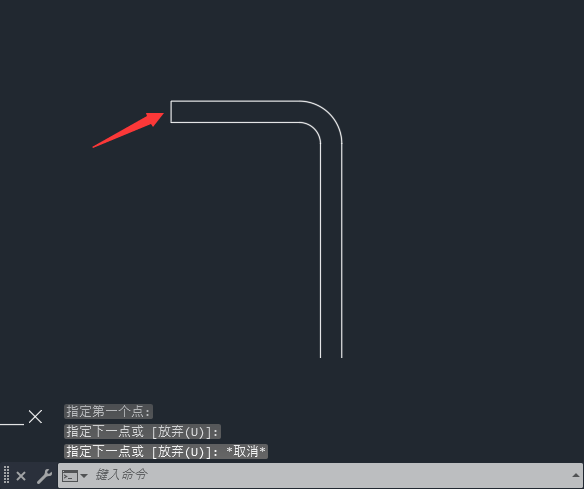

7、然后用直线进行封口处理。如下图：

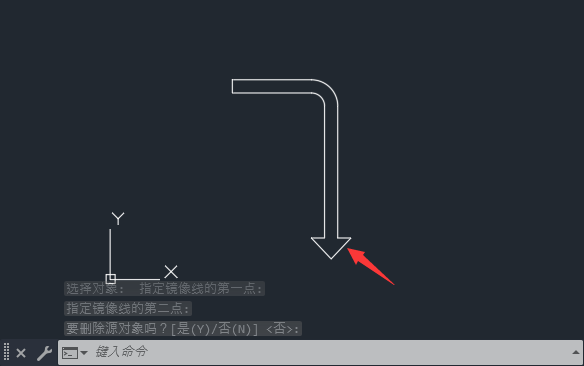

8、然后再下面绘制一个三角形箭头，如下图：
|
|
|
|
|
