cad螺旋线的画法
时间:2023-11-20 21:17:50  作者:彭老师

cad螺旋线的画法,具体操作过程步骤如下,希望能帮助到大家!

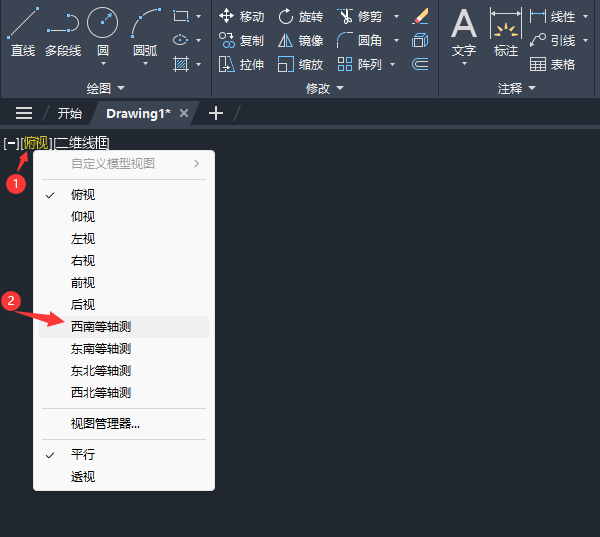

1、打开CAD2024软件,点击俯视文字,进入后选择西南等轴测。如下图:

cad螺旋线的画法第1步

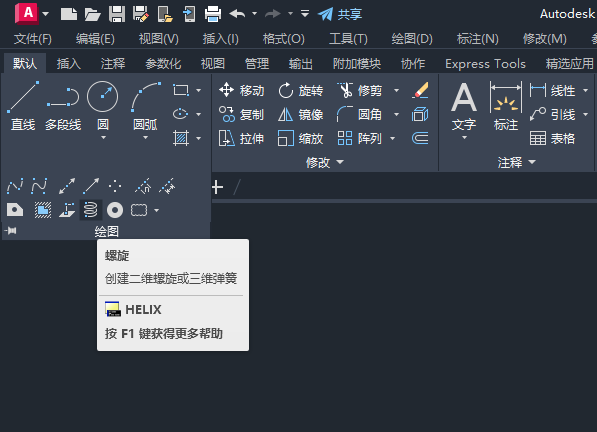

2、点击螺旋工具。如下图:

cad螺旋线的画法第2步

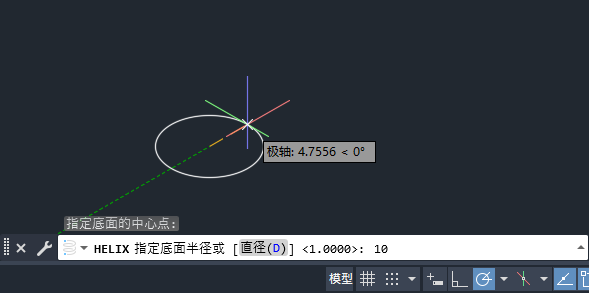

3、输入指定底面半径:10,空格。

cad螺旋线的画法第3步

4、输入指定顶面半径:5 空格。如下图:

cad螺旋线的画法第4步

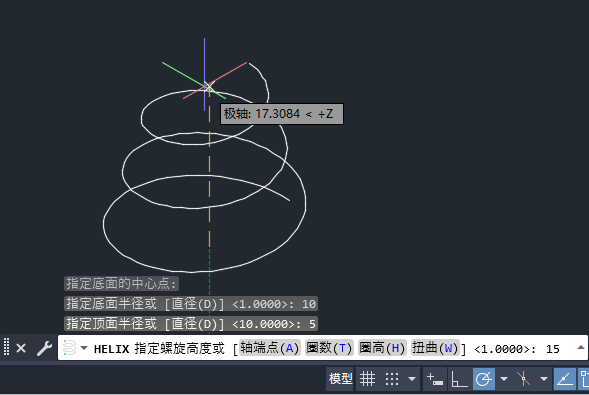

5、输入指定螺旋高度。如下图:

cad螺旋线的画法第5步

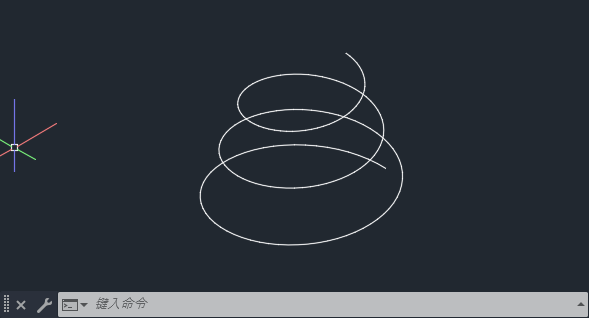

6、这样就cad螺旋线的画法。

cad螺旋线的画法第6步
